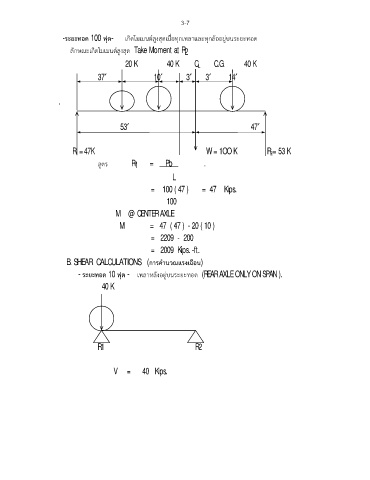

3-7
-ระยะทอด 100 ฟุต- เกิดโมเมนตสูงสุดเมื่อทกเพลาและทุกลออยูบนระยะทอด
ุ
ลักษณะเกิดโมเมนตสูงสุด Take Moment at R
2
20 K 40 K C L C.G. 40 K
37¢ 10¢ 3¢ 3¢ 14¢
.
53¢ 47¢
R 1 = 47K W = 1OO K R 2= 53 K
สูตร R = Pb .
1
L
= 100 ( 47 ) = 47 Kips.
100
M @ CENTER AXLE
M = 47 ( 47 ) - 20 ( 10 )
= 2209 - 200
= 2009 Kips. -ft.
ื
B. SHEAR CALCULATIONS (การคานวณแรงเฉอน)
ํ
- ระยะทอด 10 ฟุต - เพลาหลังอยูบนระยะทอด (REAR AXLE ONLY ON SPAN ).
40 K
R1 R2
V = 40 Kips.
