3-5
่
ุ
ิ

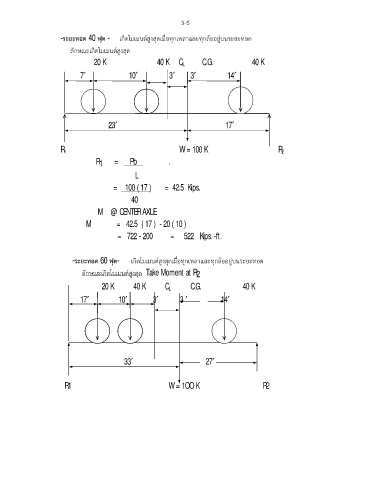

-ระยะทอด 40 ฟุต - เกดโมเมนตสูงสุดเมือทกเพลาและทุกลออยูบนระยะทอด
ลักษณะเกิดโมเมนตสูงสุด
20 K 40 K C L C.G. 40 K
7¢ 10¢ 3¢ 3¢ 14¢
23¢ 17¢
R 1 W = 100 K R 2
R = Pb .
1
L
= 100 ( 17 ) = 42.5 Kips.
40
M @ CENTER AXLE
M = 42.5 ( 17 ) - 20 ( 10 )
= 722 - 200 = 522 Kips. -ft.
-ระยะทอด 60 ฟุต- เกิดโมเมนตสูงสุดเมอทุกเพลาและทกลออยูบนระยะทอด
่
ุ
ื
ิ
ลักษณะเกดโมเมนตสูงสุด Take Moment at R
2
20 K 40 K C L C.G. 40 K
17¢ 10¢ 3¢ 3 ¢ 14¢
33¢ 27¢
R1 W = 1OO K R2
