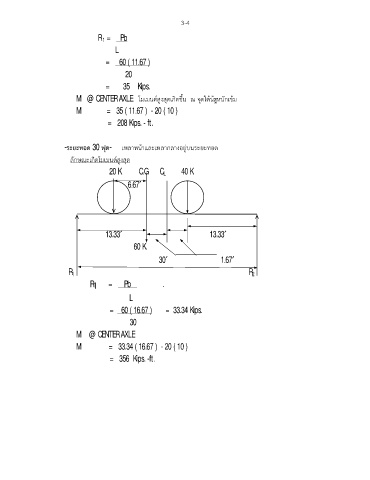

3-4

R 1 = Pb
L

= 60 ( 11.67 )
20

= 35 Kips.
้
า
M @ CENTER AXLE โมเมนตสูงสุดเกดขึ้น ณ จุดใตนํหนักเขม
ิ
M = 35 ( 11.67 ) - 20 ( 10 )
= 208 Kips. - ft.

-ระยะทอด 30 ฟุต- เพลาหนาและเพลากลางอยูบนระยะทอด

ลักษณะเกิดโมเมนตสูงสุด

20 K C.G C L 40 K

6.67¢

13.33¢ 13.33¢

60 K.

30¢ 1.67¢

R 1 R 2
R = Pb .
1
L

= 60 ( 16.67 ) = 33.34 Kips.

30
M @ CENTER AXLE
M = 33.34 ( 16.67 ) - 20 ( 10 )

= 356 Kips. -ft.
