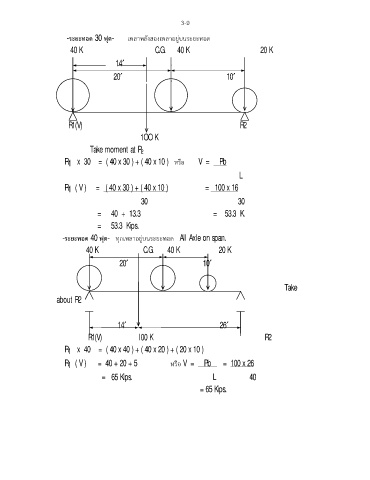

Page 47 - สะพานเครื่องหนุนมั่น

3-9

-ระยะทอด 30 ฟุต- เพลาหลังสองเพลาอยูบนระยะทอด
40 K C.G. 40 K 20 K

14¢

20¢ 10¢

R1(V) R2
1OO K

Take moment at R 2
R x 30 = ( 40 x 30 ) + ( 40 x 10 ) หรือ V = Pb
1
L

R ( V ) = ( 40 x 30 ) + ( 40 x 10 ) = 100 x 16
1
30 30
= 40 + 13.3 = 53.3 K.

= 53.3 Kips.
ุ
-ระยะทอด 40 ฟุต- ทกเพลาอยูบนระยะทอด All Axle on span.
40 K C.G. 40 K 20 K
20¢ 10¢

Take

about R2

14¢ 26¢

R1(V) l00 K R2
R x 40 = ( 40 x 40 ) + ( 40 x 20 ) + ( 20 x 10 )
1
R ( V ) = 40 + 20 + 5 หรือ V = Pb = 100 x 26
1
= 65 Kips. L 40
= 65 Kips.
