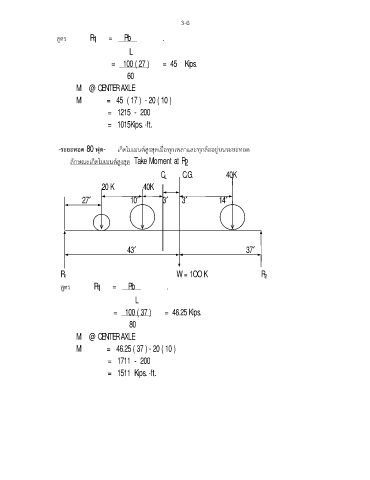

3-6
สูตร R = Pb .
1
L
= 100 ( 27 ) = 45 Kips.
60
M @ CENTER AXLE
M = 45 ( 17 ) - 20 ( 10 )
= 1215 - 200
= 1015Kips. -ft.
ื่
-ระยะทอด 80 ฟุต- เกิดโมเมนตสูงสุดเมอทุกเพลาและทุกลออยูบนระยะทอด
ลักษณะเกิดโมเมนตสูงสุด Take Moment at R 2
C L C.G. 40K
20 K 40K
27¢ 10¢ 3¢ 3¢ 14¢
43¢ 37¢
R 1 W = 1OO K R 2
สูตร R = Pb .
1
L
= 100 ( 37 ) = 46.25 Kips.
80
M @ CENTER AXLE
M = 46.25 ( 37 ) - 20 ( 10 )
= 1711 - 200
= 1511 Kips. -ft.
