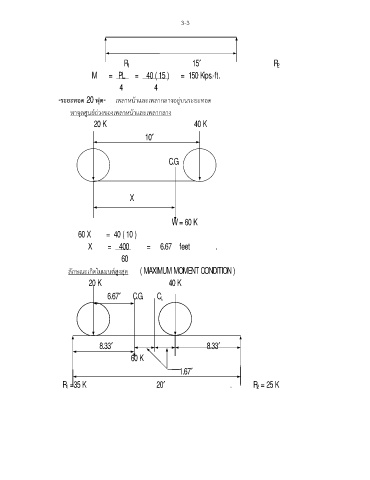

3-3




                                               R 1                                15¢                                     R 2

                                      M      =   PL     =    40 ( 15 )      =  150 Kips.-ft.
                                                    4                4

                                              
                     -ระยะทอด 20 ฟุต-     เพลาหนาและเพลากลางอยูบนระยะทอด
                           หาจุดศูนยถวงของเพลาหนาและเพลากลาง

                                       20 K                             40 K
                                                                 10¢


                                                           C.G.




                                              X


                                                                              W = 60 K
                               60 X        =  40 ( 10 )

                                    X        =    400         =     6.67    feet             .
                                                     60

                          ลักษณะเกิดโมเมนตสูงสุด      ( MAXIMUM MOMENT CONDITION )
                                 20 K                      40 K

                                      6.67¢      C.G.       C L





                                  8.33¢                                   8.33¢

                                                  60 K

                                                            1.67¢
                       R 1 =35 K                                    20¢                                 .           R 2 = 25 K
