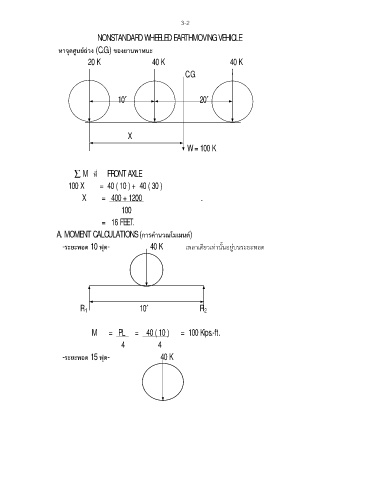

3-2

                                 NONSTANDARD WHEELED EARTHMOVING VEHICLE
                              
                             
                        ุ
                     หาจดศูนยถวง (C.G.) ของยานพาหนะ
                                    20 K              40 K                     40 K
                                                               C.G.


                                        10¢                        20¢




                                             X

                                                                W = 100 K



                             å M   ที่     FRONT AXLE
                          100 X        =  40 ( 10 ) +  40 ( 30 )

                                 X        =   400 + 1200                              .
                                                     100

                                           =   16 FEET.
                    A. MOMENT CALCULATIONS (การคํานวณโมเมนต)

                       -ระยะทอด 10 ฟุต-              40 K            เพลาเดียวเทานั้นอยูบนระยะทอด






                                                   10¢             R  2
                                R  1


                                      M      =   PL     =    40 ( 10 )      =  100 Kips.-ft.
                                                     4                 4

                       -ระยะทอด 15 ฟุต-                          40 K
