3-8

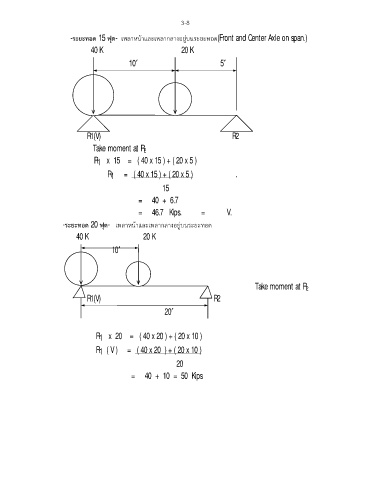

-ระยะทอด 15 ฟุต- เพลาหนาและเพลากลางอยูบนระยะทอด(Front and Center Axle on span.)
40 K 20 K

10¢ 5¢

R1(V) R2

Take moment at R 2
R x 15 = ( 40 x 15 ) + ( 20 x 5 )
1
R = ( 40 x 15 ) + ( 20 x 5 ) .
1
15
= 40 + 6.7

= 46.7 Kips. = V.
-ระยะทอด 20 ฟุต- เพลาหนาและเพลากลางอยูบนระยะทอด

40 K 20 K

10¢

Take moment at R 2

R1(V) R2
20¢

R x 20 = ( 40 x 20 ) + ( 20 x 10 )
1
R ( V ) = ( 40 x 20 ) + ( 20 x 10 )
1
20
= 40 + 10 = 50 Kips
