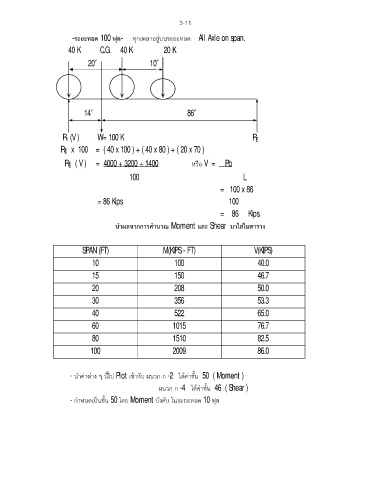

3-11

ุ
-ระยะทอด 100 ฟุต- ทกเพลาอยูบนระยะทอด All Axle on span.
40 K C.G. 40 K 20 K

20¢ 10¢

14¢ 86¢

R 1 (V ) W= 100 K R 2

R x 100 = ( 40 x 100 ) + ( 40 x 80 ) + ( 20 x 70 )
1
R ( V ) = 4000 + 3200 + 1400 หรือ V = Pb
1
100 L
= 100 x 86

= 86 Kips 100
= 86 Kips.

ํ
ํ
นาผลจากการคานวณ Moment และ Shear มาใสในตาราง

SPAN (FT) M(KIPS - FT) V(KIPS)
10 100 40.0

15 150 46.7
20 208 50.0

30 356 53.3

40 522 65.0
60 1015 76.7

80 1510 82.5
100 2009 86.0


ี้
- นําคาตาง ๆ นไป Plot เขากับ ผนวก ก -2 ไดคาชั้น 50 ( Moment )

ผนวก ก -4 ไดคาชั้น 46 ( Shear )
ั
- กาหนดเปนชั้น 50 โดย Moment บงคับ ในระยะทอด 10 ฟุต
ํ
