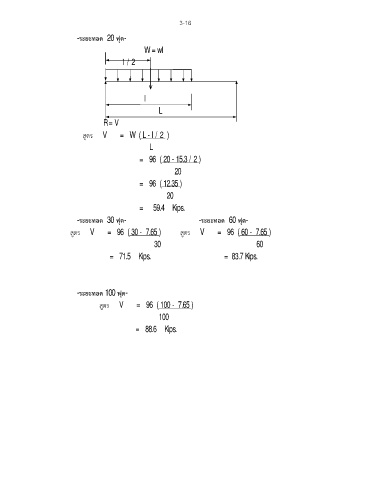

3-16

-ระยะทอด 20 ฟุต-
W = wl

1 / 2

l

L
R = V

สูตร V = W ( L - l / 2 )
L

= 96 ( 20 - 15.3 / 2 )
20

= 96 ( 12.35 )
20

= 59.4 Kips.
-ระยะทอด 30 ฟุต- -ระยะทอด 60 ฟุต-

สูตร V = 96 ( 30 - 7.65 ) สูตร V = 96 ( 60 - 7.65 )
30 60

= 71.5 Kips. = 83.7 Kips.

-ระยะทอด 100 ฟุต-

สูตร V = 96 ( 100 - 7.65 )
100

= 88.6 Kips.
