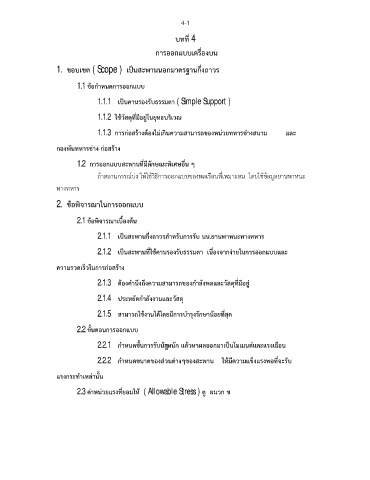

4-1

บทที่ 4

ื
่
การออกแบบเครองบน
1. ขอบเขต ( Scope ) เปนสะพานนอกมาตรฐานกึ่งถาวร

1.1 ขอกําหนดการออกแบบ

1.1.1 เปนคานรองรับธรรมดา ( Simple Support )

ู
1.1.2 ใชวัสดที่มอยในยทธบริเวณ
ี
ุ
ุ
1.1.3 การกอสรางตองไมเกินความสามารถของหนวยทหารชางสนาม และ

กองพันทหารชาง กอสราง

1.2 การออกแบบสะพานทีมีลักษณะพเศษอื่น ๆ
่
ิ


ถาสถานการณบง ใหใชวิธีการออกแบบของพลเรือนที่เหมาะสม โดยใชขอมูลยานพาหนะ

ทางทหาร
2. ขอพิจารณาในการออกแบบ

ิ

2.1 ขอพจารณาเบื้องตน
2.1.1 เปนสะพานกึ่งถาวรสําหรับการรับ นน.ยานพาหนะทางทหาร

2.1.2 เปนสะพานที่ใชคานรองรับธรรมดา เนื่องจากงายในการออกแบบและ

ความรวดเร็วในการกอสราง

ึ
ํ
2.1.3 ตองคานงถึงความสามารถของกําลังพลและวัสดุที่มีอย

ู
ั
ั
2.1.4 ประหยดกําลังงานและวสดุ


2.1.5 สามารถใชงานไดโดยมีการบํารุงรักษานอยที่สุด
2.2 ขั้นตอนการออกแบบ
า
2.2.1 กาหนดชั้นการรับน้ํหนัก แลวหาผลออกมาเปนโมเมนตและแรงเฉอน
ื
ํ
ี
ํ
2.2.2 กาหนดขนาดของสวนตางๆของสะพาน ใหมความแขงแรงพอที่จะรับ
็
แรงกระทําเหลานั้น

2.3 คาหนวยแรงที่ยอมให ( Allowable Stress ) ดู ผนวก ข
