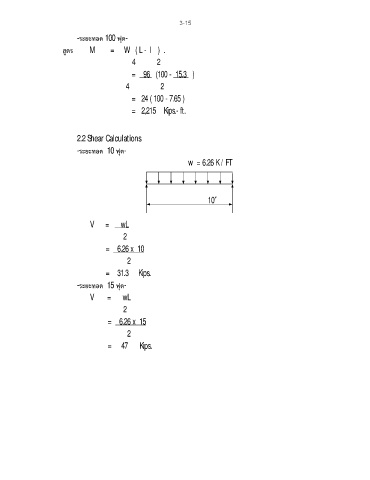

3-15

                           -ระยะทอด 100 ฟุต-
                       สูตร        M        =     W   ( L -  l   )  .

                                                           4           2
                                                     =    96   (100 -  15.3   )

                                                        4                2
                                                     =   24 ( 100 - 7.65 )

                                                     =   2,215    Kips.- ft.



                           2.2 Shear Calculations
                           -ระยะทอด  10 ฟุต-

                                                                                       w  = 6.26 K / FT



                                                                                                 10¢


                                     V      =      wL

                                                      2
                                             =    6.26 x  10

                                                        2
                                             =    31.3     Kips.

                           -ระยะทอด  15 ฟุต-
                                     V       =      wL

                                                      2
                                              =    6.26 x  15

                                                        2
                                              =     47      Kips.
