3-10

ุ

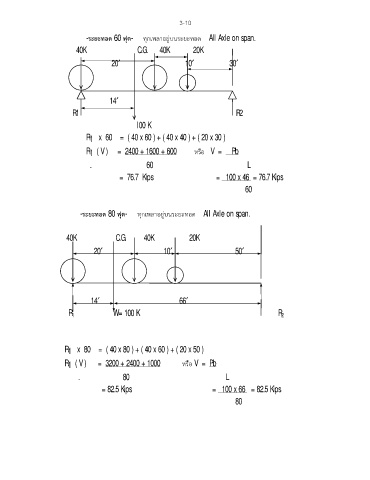

-ระยะทอด 60 ฟุต- ทกเพลาอยูบนระยะทอด All Axle on span.
40K C.G. 40K 20K

20¢ 10¢ 30¢

14¢
R1 R2

l00 K
R x 60 = ( 40 x 60 ) + ( 40 x 40 ) + ( 20 x 30 )
1
R ( V ) = 2400 + 1600 + 600 หรือ V = Pb
1
. 60 L

= 76.7 Kips = 100 x 46 = 76.7 Kips
60

-ระยะทอด 80 ฟุต- ทุกเพลาอยูบนระยะทอด All Axle on span.

40K C.G. 40K 20K

20¢ 10¢ 50¢

14¢ 66¢

R 1 W= 100 K R 2

R x 80 = ( 40 x 80 ) + ( 40 x 60 ) + ( 20 x 50 )
1
R ( V ) = 3200 + 2400 + 1000 หรือ V = Pb
1
. 80 L
= 82.5 Kips = 100 x 66 = 82.5 Kips

80
