3-12

ํ
- จาก ผนวก ก -1 ไดกาหนดความกวางยานพานหะชั้น 50 = 112 นิ้ว

ํ

- โจกยกาหนดความกวาง 130 นิ้ว จึงไดคาแตกตางกัน 18 นิ้ว ซึ่งกวางกวา
- จาก ผนวก ก - 17 ถากวางกวาตางกัน 18 นิ้ว จะไดคา Correction Factor = - 5.4 %



.
ั้
. . จะไดชนยานพาหนะปรับเปน = 50 ( 0.946 )
= 47.3 Say 48
- ตรวจสอบ จาก ผนวก ก -1 ที่ชอง 4 ได 20 ตัน OK.
ผนวก ก -1 ที่ชอง 8 ได 20 ตัน OK.

- Final Class = 48

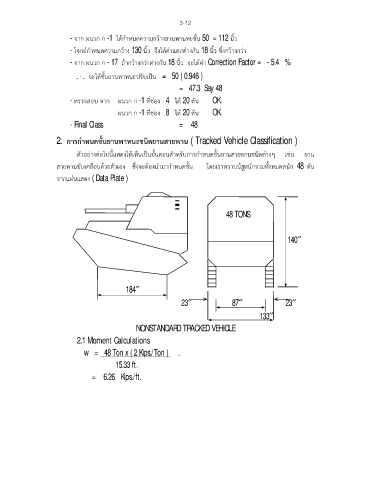

2. การกําหนดชั้นยานพาหนะชนิดยานสายพาน ( Tracked Vehicle Classification )


็
ั

ตวอยางตอไปนี้แสดงใหเหนเปนขนตอนสําหรับการกาหนดชั้นยานสายพานชนิดตางๆ เชน ยาน

ั้
ํ
้
า
ํ
ั้
สายพานขบเคลื่อนดวยตัวเอง ซึ่งจะตองนํามากาหนดชั้น โดยเราทราบนํหนักรวมทงหมดหนัก 48 ตัน
ั
จากแผนแสดง ( Data Plate )

48 TONS

140†

184†

23† 87† 23†
133†

NONSTANDARD TRACKED VEHICLE
2.1 Moment Calculations

w = 48 Ton x ( 2 Kips./Ton ) .
15.33 ft.

= 6.26 Kips./ft.
