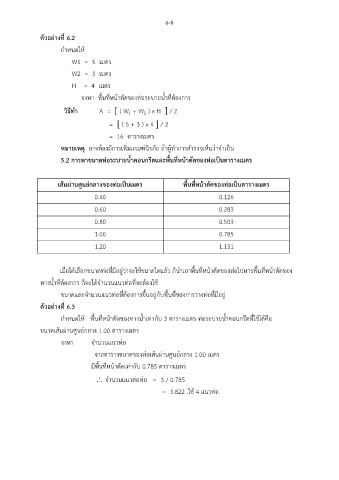

6-8

ตัวอย่างที่ 6.2

กำหนดให้
W1 = 5 เมตร

W2 = 3 เมตร

H = 4 เมตร
จงหา พื้นที่หน้าตัดของท่อระบายน้ำที่ต้องการ

วิธีทำ A =  ( W + W ) x H  / 2
2
1
=  ( 5 + 3 ) x 4  / 2

= 16 ตารางเมตร
หมายเหตุ อาจต้องมีการเพมเกณฑ์นิรภัย ถ้าผู้ทำการสำรวจเห็นว่าจำเป็น
ิ่
่
5.2 การหาขนาดท่อระบายน้ำคอนกรีตและพื้นที่หน้าตัดของทอเป็นตารางเมตร

่
เส้นผ่านศูนย์กลางของท่อเป็นเมตร พื้นที่หน้าตัดของทอเป็นตารางเมตร
0.40 0.126

0.60 0.283
0.80 0.503

1.00 0.785

1.20 1.131

เมื่อได้เลือกขนาดท่อที่มีอยู่ว่าจะใช้ขนาดใดแล้ว ก็นำเอาพื้นที่หน้าตัดของท่อไปหารพื้นที่หน้าตัดของ

้
ทางน้ำที่ตองการ ก็จะได้จำนวนแนวท่อที่จะต้องใช้
ขนาดและจำนวนแนวท่อที่ต้องการขึ้นอยู่กับพื้นที่ของการวางท่อที่มีอยู่

ตัวอย่างที่ 6.3

กำหนดให้ พื้นที่หน้าตัดของทางน้ำเท่ากับ 3 ตารางเมตร ท่อระบายน้ำคอนกรีตที่ใช้ได้คือ
ขนาดเส้นผ่านศูนย์กลาง 1.00 ตารางเมตร

จงหา จำนวนแนวท่อ
จากตารางขนาดของท่อเส้นผ่านศูนย์กลาง 1.00 เมตร

มีพื้นที่หน้าตัดเท่ากับ 0.785 ตารางเมตร

 จำนวนแนวต่อท่อ = 3 / 0.785

= 3.822 .ใช้ 4 แนวท่อ
