6-7

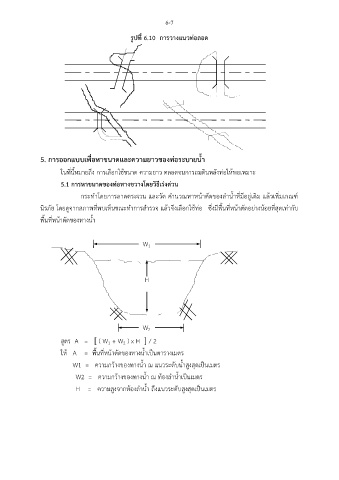

รูปที่ 6.10 การวางแนวท่อลอด

5. การออกแบบเพื่อหาขนาดและความยาวของท่อระบายน้ำ

ในที่นี้หมายถึง การเลือกใช้ขนาด ความยาว ตลอดจนการถมดินหลังท่อให้พอเหมาะ
่
5.1 การหาขนาดของทอทางขวางโดยวิธีเร่งด่วน
ิ่
กระทำโดยการลาดตระเวน และวัด คำนวณหาหน้าตัดของลำน้ำที่มีอยู่เดิม แล้วเพมเกณฑ์
นิรภัย โดยดูจากสภาพที่พบเห็นขณะทำการสำรวจ แล้วจึงเลือกใช้ท่อ ซึ่งมีพื้นที่หน้าตัดอย่างน้อยที่สุดเท่ากับ

ื้
พนที่หน้าตัดของทางน้ำ

W
1

H

W
2
สูตร A =  ( W + W ) x H  / 2
2
1
ให้ A = พื้นที่หน้าตัดของทางน้ำเป็นตารางเมตร
W1 = ความกว้างของทางน้ำ ณ แนวระดับน้ำสูงสุดเป็นเมตร
W2 = ความกว้างของทางน้ำ ณ ท้องลำน้ำเป็นเมตร

H = ความสูงจากท้องลำน้ำ ถึงแนวระดับสูงสุดเป็นเมตร
