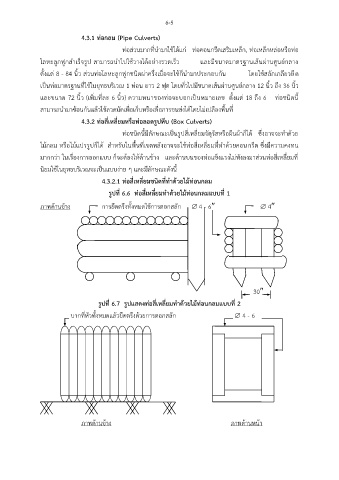

Page 60 - ทางและสนามบิน

6-5

4.3.1 ท่อกลม (Pipe Culverts)

ท่อส่วนมากที่นำมาใช้ได้แก่ ท่อคอนกรีตเสริมเหล็ก, ท่อเหล็กหล่อหรือท่อ
ู
โลหะลูกฟกสำเร็จรูป สามารถนำไปใช้วางได้อย่างรวดเร็ว และมีขนาดมาตรฐานเส้นผ่านศูนย์กลาง
ู
ตั้งแต่ 8 - 84 นิ้ว ส่วนท่อโลหะลูกฟกชนิดผ่าครึ่งเมื่อจะใช้ก็นำมาประกอบกัน โดยใช้สลักเกลียวยึด
เป็นท่อมาตรฐานที่ใช้ในยุทธบริเวณ 1 ท่อน ยาว 2 ฟต โดยทั่วไปมีขนาดเส้นผ่านศูนย์กลาง 12 นิ้ว ถึง 36 นิ้ว
ุ
ิ่
และขนาด 72 นิ้ว (เพมที่ละ 6 นิ้ว) ความหนาของท่อจะบอกเป็นหมายเลข ตั้งแต่ 18 ถึง 6 ท่อชนิดนี้
ื่
สามารถนำมาซ้อนกันแล้วใช้ลวดมัดเพื่อเก็บหรือเพอการขนส่งได้โดยไม่เปลืองพื้นที่
4.3.2 ท่อสี่เหลี่ยมหรือท่อลอดรูปหีบ (Box Culverts)
ท่อชนิดนี้มีลักษณะเป็นรูปสี่เหลี่ยมจัตุรัสหรือผืนผ้าก็ได้ ซึ่งอาจจะทำด้วย

ื้
ไม้กลม หรือไม้แปรรูปก็ได้ สำหรับในพนที่เขตหลังอาจจะใช้ท่อสี่เหลี่ยมที่ทำด้วยคอนกรีต ซึ่งมีความคงทน
ั
มากกว่า ในเรื่องการออกแบบ ก็จะต้องให้ด้านข้าง และด้านบนของท่อแข็งแรงไม่พงลงมาส่วนท่อสี่เหลี่ยมที่
นิยมใช้ในยุทธบริเวณจะเป็นแบบง่าย ๆ และมีลักษณะดังนี้
่
4.3.2.1 ท่อสี่เหลี่ยมชนิดที่ทำด้วยไม้ทอนกลม
รูปที่ 6.6 ท่อสี่เหลี่ยมทำด้วยไม้ทอนกลมแบบที่ 1
่
ภาพด้านข้าง การยึดตรึงทั้งหมดใช้การตอกสลัก  4 - 6  4

30
รูปที่ 6.7 รูปแสดงท่อสี่เหลี่ยมทำด้วยไม้ท่อนกลมแบบที่ 2

บากที่หัวทั้งหมดแล้วยึดตรึงด้วยการตอกสลัก  4 - 6

ภาพด้านข้าง ภาพด้านหน้า
