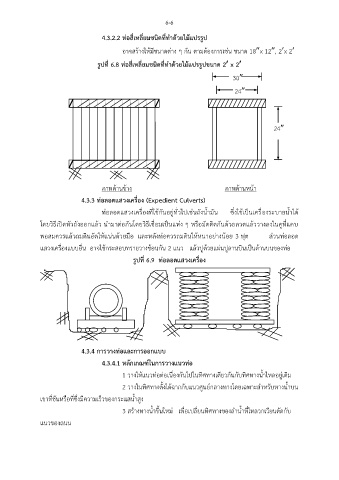

Page 61 - ทางและสนามบิน

6-6

4.3.2.2 ท่อสี่เหลี่ยมชนิดที่ทำด้วยไม้แปรรูป

อาจสร้างให้มีขนาดต่าง ๆ กัน ตามต้องการเช่น ขนาด 18x 12, 2x 2

รูปที่ 6.8 ท่อสี่เหลี่ยมชนิดที่ทำด้วยไม้แปรรูปขนาด 2 x 2

30

24

24

ภาพด้านข้าง ภาพด้านหน้า

4.3.3 ท่อลอดแสวงเครื่อง (Expedient Culverts)
ท่อลอดแสวงเครื่องที่ใช้กันอยู่ทั่วไปเช่นถังน้ำมัน ซึ่งใช้เป็นเครื่องระบายน้ำได้

โดยวิธีเปิดหัวถังออกแล้ว นำมาต่อกันโดยวิธีเชื่อมเป็นแห่ง ๆ หรือมัดติดกันด้วยลวดแล้ววางลงในคูที่แคบ

ั
ุ
พอสมควรแล้วถมดินอดให้แน่นด้วยมือ และหลังท่อควรถมดินให้หนาอย่างน้อย 3 ฟต ส่วนท่อลอด
แสวงเครื่องแบบอื่น อาจใช้กระสอบทรายวางซ้อนกัน 2 แนว แล้วปูด้วยแผ่นปูลานบินเป็นด้านบนของท่อ
รูปที่ 6.9 ท่อลอดแสวงเครื่อง

4.3.4 การวางท่อและการออกแบบ
4.3.4.1 หลักเกณฑ์ในการวางแนวท่อ

1 วางให้แนวท่อต่อเนื่องกันไปในทิศทางเดียวกันกับทิศทางน้ำไหลอยู่เดิม

2 วางในทิศทางตั้งได้ฉากกับแนวศูนย์กลางทางโดยเฉพาะสำหรับทางน้ำบน
เขาที่ชันหรือที่ซึ่งมีความเร็วของกระแสน้ำสูง

ื่
3 สร้างทางน้ำขึ้นใหม่ เพอเปลี่ยนทิศทางของลำน้ำที่ไหลวกเวียนตัดกับ
แนวของถนน
