6-4

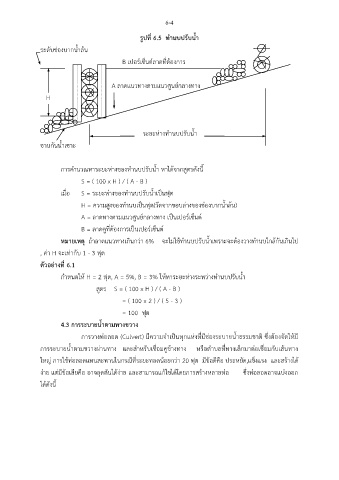

รูปที่ 6.5 ทำนบปรับน้ำ

ระดับช่องบากน้ำล้น
B เปอร์เซ็นต์ลาดที่ต้องการ

A ลาดแนวทางตามแนวศูนย์กลางทาง
H

ระยะห่างทำนบปรับน้ำ

ชานกันน้ำเซาะ

การคำนวณหาระยะห่างของทำนบปรับน้ำ หาได้จากสูตรดังนี้
S = ( 100 x H ) / ( A - B )

เมื่อ S = ระยะห่างของทำนบปรับน้ำเป็นฟุต

H = ความสูงของทำนบเป็นฟุต(วัดจากขอบล่างของช่องบากน้ำล้น)
A = ลาดทางตามแนวศูนย์กลางทาง เป็นเปอร์เซ็นต์

B = ลาดคูที่ต้องการเป็นเปอร์เซ็นต์

หมายเหตุ ถ้าลาดแนวทางเกินกว่า 6% จะไม่ใช้ทำนบปรับน้ำเพราะจะต้องวางทำนบใกล้กันเกินไป
, ค่า H จะเท่ากับ 1 - 3 ฟุต

ตัวอย่างที่ 6.1

กำหนดให้ H = 2 ฟุต, A = 5%, B = 3% ให้หาระยะห่างระหว่างทำนบปรับน้ำ
สูตร S = ( 100 x H ) / ( A - B )

= ( 100 x 2 ) / ( 5 - 3 )
= 100 ฟุต

4.3 การระบายน้ำตามทางขวาง

การวางท่อลอด (Culvert) มีความจำเป็นทุกแห่งที่มีช่องระบายน้ำธรรมชาติ ซึ่งต้องจัดให้มี
การระบายน้ำตามขวางผ่านทาง และสำหรับเชื่อมคูข้างทาง หรือตำบลที่ทางเล็กมาต่อเชื่อมกับเส้นทาง

ใหญ่ การใช้ท่อลอดแทนสะพานในกรณีทระยะทอดน้อยกว่า 20 ฟุต มีข้อดีคือ ประหยัด,แขงแรง และสร้างได้
ี่
็
ง่าย แต่มีข้อเสียคือ อาจอุดตันได้ง่าย และสามารถแก้ไขได้โดยการสร้างหลายท่อ ซึ่งท่อลอดอาจแบ่งออก
ได้ดังนี้
