6-9

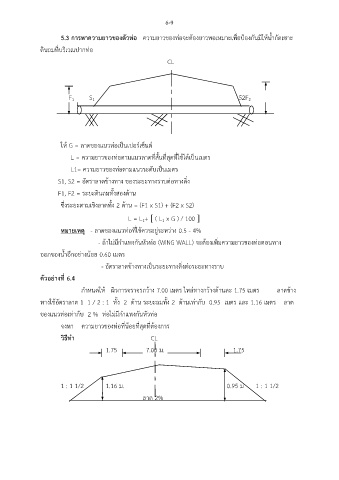

5.3 การหาความยาวของตัวท่อ ความยาวของท่อจะต้องยาวพอเหมาะเพื่อป้องกันมิให้น้ำกัดเซาะ

่
ดินถมที่บริเวณปากทอ
CL

F S 52 F
1
2
1

ให้ G = ลาดของแนวท่อเป็นเปอร์เซ็นต์
L = ความยาวของท่อตามแนวลาดที่สั้นที่สุดที่ใช้ได้เป็นเมตร

L1= ความยาวของท่อตามแนวระดับเป็นเมตร
S1, S2 = อัตราลาดข้างทาง ของระยะทางราบต่อทางดิ่ง

F1, F2 = ระยะดินถมทั้งสองด้าน

ซึ่งระยะตามเชิงลาดทั้ง 2 ด้าน = (F1 x S1) + (F2 x S2)

L = L +  ( L x G ) / 100 
1
1
หมายเหตุ - ลาดของแนวท่อที่ใช้ควรอยู่ระหว่าง 0.5 - 4%
- ถ้าไม่มีกำแพงกันหัวท่อ (WING WALL) จะต้องเพิ่มความยาวของท่อตอนทาง

ออกของน้ำอีกอย่างน้อย 0.60 เมตร
- อัตราลาดข้างทางเป็นระยะทางดิ่งต่อระยะทางราบ

ตัวอย่างที่ 6.4
กำหนดให้ ผิวการจราจรกว้าง 7.00 เมตร ไหล่ทางกว้างด้านละ 1.75 เมตร ลาดข้าง

ทางใช้อัตราลาด 1 1 / 2 : 1 ทั้ง 2 ด้าน ระยะถมทั้ง 2 ด้านเท่ากับ 0.95 เมตร และ 1.16 เมตร ลาด

ของแนวท่อเท่ากับ 2 % ท่อไม่มกำแพงกันหัวท่อ
ี
จงหา ความยาวของท่อที่น้อยที่สุดที่ต้องการ

วิธีทำ CL

1.75 7.00 ม. 1.75

1 : 1 1/2 1.16 ม. 0.95 ม 1 : 1 1/2

ลาด 2%
