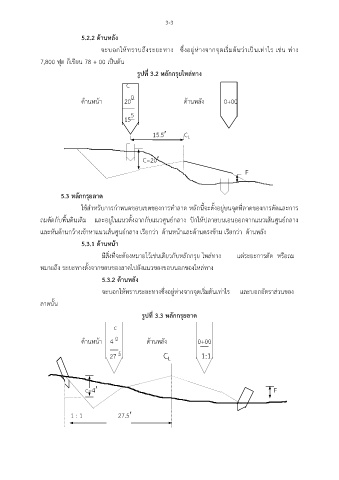

3-3

5.2.2 ด้านหลัง

จะบอกให้ทราบถึงระยะทาง ซึ่งอยู่ห่างจากจุดเริ่มต้นว่าเป็นเท่าไร เช่น ห่าง
7,800 ฟุต ก็เขียน 78 + 00 เป็นต้น

รูปที่ 3.2 หลักกรุยไหล่ทาง

C
0
ด้านหน้า 20 ด้านหลัง 0+00

5
15

15.5 C
L

C=20
F

5.3 หลักกรุยลาด
ใช้สำหรับการกำหนดขอบเขตของการทำลาด หลักนี้จะตั้งอยู่บนจุดที่ลาดของการตัดและการ

ถมตัดกับพื้นดินเดิม และอยู่ในแนวตั้งฉากกับแนวศูนย์กลาง ปักให้ปลายบนเอนออกจากแนวเส้นศูนย์กลาง

และหันด้านกว้างเข้าหาแนวเส้นศูนย์กลาง เรียกว่า ด้านหน้าและด้านตรงข้าม เรียกว่า ด้านหลัง
5.3.1 ด้านหน้า

มีสิ่งที่จะต้องหมายไว้เช่นเดียวกับหลักกรุย ไหล่ทาง แต่ระยะการตัด หรือถม

หมายถึง ระยะทางตั้งจากขอบของลาดไปยังแนวของขอบนอกของไหล่ทาง
5.3.2 ด้านหลัง

จะบอกให้ทราบระยะทางซึ่งอยู่ห่างจากจุดเริ่มต้นเท่าไร และบอกอัตราส่วนของ
ลาดนั้น

รูปที่ 3.3 หลักกรุยลาด

c
0
ด้านหน้า 4 ด้านหลัง 0+00
5
27 C 1:1
L

c=4 F

1 : 1 27.5
