Page 26 - ทางและสนามบิน

3-5

5.5.1.2 ด้านหลัง

ที่ด้านหลังจะบอกให้ทราบว่าห่างจากจุดเริ่มต้นเท่าไร

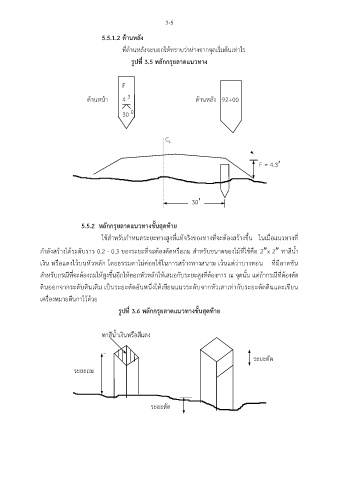

รูปที่ 3.5 หลักกรุยลาดแนวทาง

F
3
ด้านหน้า 4 ด้านหลัง 92+00

0
30

C
L

F = 4.3

30

5.5.2 หลักกรุยลาดแนวทางขั้นสุดท้าย

ใช้สำหรับกำหนดระยะทางสูงที่แท้จริงของทางที่จะต้องสร้างขึ้น ในเมื่อแนวทางที่

กำลังสร้างได้ระดับราว 0.2 - 0.3 ของระยะที่จะต้องตัดหรือถม สำหรับขนาดของไม้ที่ใช้คือ 2x 2 ทาสีน้ำ
เงิน หรือแดงไว้บนหัวหลัก โดยธรรมดาไม่ค่อยใช้ในการสร้างทางสนาม เว้นแต่ว่าบางตอน ที่มีลาดชัน

ี
สำหรับกรณีที่จะต้องถมให้สูงขึ้นอกให้ตอกหัวหลักให้เสมอกับระยะสูงที่ต้องการ ณ จุดนั้น แต่ถ้ากรณีที่ต้องตัด
ั
ดินออกจากระดับดินเดิม เป็นระยะตัดอนหนึ่งให้เขียนแนวระดับจากหัวเสาเท่ากับระยะตัดดินและเขียน
เครื่องหมายตีนกาไว้ด้วย

รูปที่ 3.6 หลักกรุยลาดแนวทางขั้นสุดท้าย

ทาสีน้ำเงินหรือสีแดง

ระยะตัด
ระยะถม

ระยะตัด
