5.4 หลักกรุยระยะฉาก

เป็นหลักกรุยที่ปักขึ้นนอกขอบเขตการก่อสร้าง (เลยหลักกรุยลาดออกไป) และปักขึ้นให้อยู่ใน
แนวตั้งฉากกับแนวศูนย์กลางทางใช้เพื่อเป็นหลักฐานในกรณีที่หลักกรุยแนวศูนย์กลางทาง และหลักกรุยลาดถูก

ี่
ทำลาย หรือถูกรื้อถอนไป โดยเครื่องมือที่ใช้ทำงาน ในลักษณะเช่นนี้ก็สามารถทจะใช้หลักกรุยระยะฉาก
ื่
เพอหาที่ตั้งของหลักกรุยลาดได้ และเมื่อได้หลักกรุยลาดแล้ว ก็สามารถจะหาที่ตั้งของหลักกรุยแนว
ศูนย์กลางทางได้ ส่วนที่ด้านหน้า และด้านหลังของหลักกรุยระยะฉาก คงมีลักษณะเช่นเดียวกับหลัก

กรุยลาดที่เป็นจุดกำเนิดทุกอย่าง

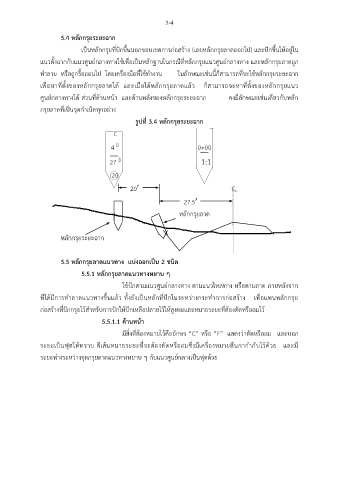

รูปที่ 3.4 หลักกรุยระยะฉาก
c

0
4 0+00
5
27 1:1
20

20 C
L
27.5

หลักกรุยลาด

หลักกรุยระยะฉาก

5.5 หลักกรุยลาดแนวทาง แบ่งออกเป็น 2 ชนิด

5.5.1 หลักกรุยลาดแนวทางหยาบ ๆ
ใช้ปักตามแนวศูนย์กลางทาง ตามแนวไหล่ทาง หรือตามลาด ภายหลังจาก

ื่
ที่ได้มีการทำลาดแนวทางขึ้นแล้ว ทั้งยังเป็นหลักที่ปักในระหว่างกระทำการก่อสร้าง เพอแทนหลักกรุย
ก่อสร้างที่ปักกรุยไว้สำหรับการปักให้ปักเหลือปลายไว้ให้สูงพอและหมายระยะที่ต้องตัดหรือถมไว้
5.5.1.1 ด้านหน้า

มีสิ่งที่ต้องหมายไว้คืออักษร “C” หรือ “F” แสดงว่าตัดหรือถม และบอก
ุ
ระยะเป็นฟตให้ทราบ ตีเส้นหมายระยะที่จะต้องตัดหรือถมซึ่งมีเครื่องหมายตีนกากำกับไว้ด้วย และมี
ระยะห่างระหว่างจุดกรุยลาดแนวทางหยาบ ๆ กับแนวศูนย์กลางเป็นฟุตด้วย
