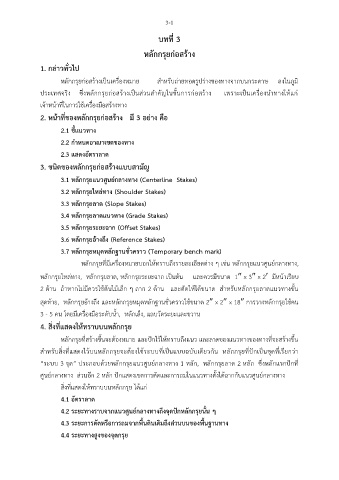

3-1

บทที่ 3

หลักกรุยก่อสร้าง

1. กล่าวทั่วไป

หลักกรุยก่อสร้างเป็นเครื่องหมาย สำหรับถ่ายทอดรูปร่างของทางจากบนกระดาษ ลงในภูมิ
ประเทศจริง ซึ่งหลักกรุยก่อสร้างเป็นส่วนสำคัญในขั้นการก่อสร้าง เพราะเป็นเครื่องนำทางให้แก่

เจ้าหน้าที่ในการใช้เครื่องมือสร้างทาง
2. หน้าที่ของหลักกรุยก่อสร้าง มี 3 อย่าง คือ

2.1 ชี้แนวทาง

2.2 กำหนดอาณาเขตของทาง

2.3 แสดงอัตราลาด
3. ชนิดของหลักกรุยก่อสร้างแบบสามัญ

3.1 หลักกรุยแนวศูนย์กลางทาง (Centerline Stakes)

3.2 หลักกรุยไหล่ทาง (Shoulder Stakes)

3.3 หลักกรุยลาด (Slope Stakes)
3.4 หลักกรุยลาดแนวทาง (Grade Stakes)

3.5 หลักกรุยระยะฉาก (Offset Stakes)
3.6 หลักกรุยอ้างถึง (Reference Stakes)

3.7 หลักกรุยหมุดหลักฐานชั่วคราว (Temporary bench mark)
หลักกรุยที่มีเครื่องหมายบอกให้ทราบถึงรายละเอยดต่าง ๆ เช่น หลักกรุยแนวศูนย์กลางทาง,
ี

หลักกรุยไหล่ทาง, หลักกรุยลาด, หลักกรุยระยะฉาก เป็นต้น และควรมีขนาด 1 x 3 x 2 มีหน้าเรียบ
2 ด้าน ถ้าหากไม่มีควรใช้ต้นไม้เล็ก ๆ ถาก 2 ด้าน และตัดให้ได้ขนาด สำหรับหลักกรุยลาดแนวทางขั้น

สุดท้าย, หลักกรุยอ้างถึง และหลักกรุยหมุดหลักฐานชั่วคราวใช้ขนาด 2 x 2 x 18 การวางหลักกรุยใช้คน

3 - 5 คน โดยมีเครื่องมือระดับน้ำ, หลักเล็ง, แถบวัดระยะและขวาน
4. สิ่งที่แสดงให้ทราบบนหลักกรุย

หลักกรุยที่สร้างขึ้นจะต้องหมาย และปักไว้ให้ทราบถึงแนว และลาดของแนวทางของทางที่จะสร้างขึ้น

สำหรับสิ่งที่แสดงไว้บนหลักกรุยจะต้องใช้ระบบที่เป็นแบบฉบับเดียวกัน หลักกรุยที่ปักเป็นชุดที่เรียกว่า
“ระบบ 3 จุด” ประกอบด้วยหลักกรุยแนวศูนย์กลางทาง 1 หลัก, หลักกรุยลาด 2 หลัก ซึ่งหลักแรกปักที่

ศูนย์กลางทาง ส่วนอีก 2 หลัก ปักแสดงเขตการตัดและการถมในแนวทางตั้งได้ฉากกับแนวศูนย์กลางทาง

สิ่งที่แสดงให้ทราบบนหลักกรุย ได้แก ่
4.1 อัตราลาด

4.2 ระยะทางราบจากแนวศูนย์กลางทางถึงจุดปักหลักกรุยนั้น ๆ

4.3 ระยะการตัดหรือการถมจากพื้นดินเดิมถึงส่วนบนของพื้นฐานทาง
4.4 ระยะทางสูงของจุดกรุย
