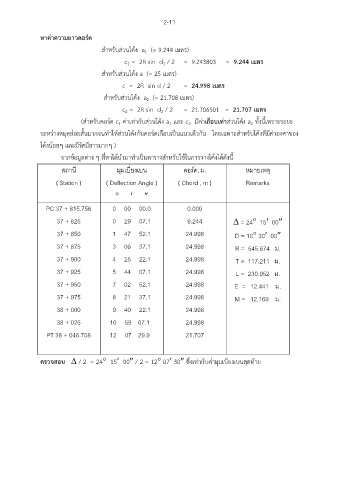

2-11

หาค่าความยาวคอร์ด

สำหรับส่วนโค้ง a (= 9.244 เมตร)
1
c = 2R sin d / 2 = 9.243803 = 9.244 เมตร
1
1
สำหรับส่วนโค้ง a (= 25 เมตร)

c = 2R sin d / 2 = 24.998 เมตร
สำหรับส่วนโค้ง a (= 21.708 เมตร)
2
c = 2R sin d / 2 = 21.706501 = 21.707 เมตร
2
2
(สำหรับคอร์ด c ค่าเท่ากับส่วนโค้ง a และ c มีค่าเกือบเท่าส่วนโค้ง a ทั้งนี้เพราะระยะ
1
2
2
1
ระหว่างหมุดย่อยสั้นมากจนทำให้ส่วนโค้งกับคอร์ดเกือบเป็นแนวเดีวกัน โดยเฉพาะสำหรับโค้งที่มีค่าองศาของ
โค้งน้อยๆ และมีรัศมียาวมากๆ )
้
จากขอมูลต่าง ๆ ที่หาได้นำมาทำเป็นตารางสำหรับใช้ในการวางโค้งได้ดังนี้
สถานี มุมเบี่ยงเบน คอร์ด, ม. หมายเหตุ

( Station ) ( Deflection Angle ) ( Chord , m ) Remarks

  
PC 37 + 815.756 0 00 00.0 0.000

37 + 825 0 29 07.1 9.244  = 24 15 00

37 + 850 1 47 52.1 24.998 D = 10 30 00

37 + 875 3 06 37.1 24.998 R = 545.674 ม.

37 + 900 4 25 22.1 24.998 T = 117.211 ม.
37 + 925 5 44 07.1 24.998 L = 230.952 ม.

37 + 950 7 02 52.1 24.998 E = 12.441 ม.

37 + 975 8 21 37.1 24.998 M = 12.169 ม.

38 + 000 9 40 22.1 24.998
38 + 025 10 59 07.1 24.998

PT 38 + 046.708 12 07 29.9 21.707

ุ
ตรวจสอบ  / 2 = 24 15 00 / 2 = 12 07 30 ซึ่งเท่ากับค่ามมเบี่ยงเบนสุดท้าย
