2-8

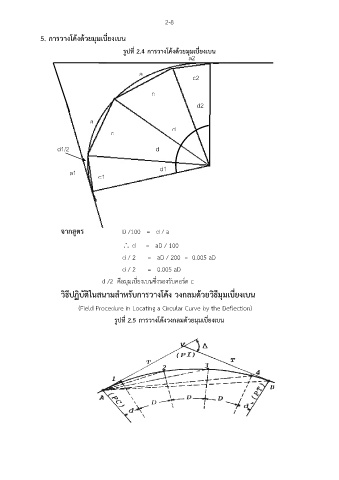

5. การวางโค้งด้วยมุมเบี่ยงเบน

ุ
รูปที่ 2.4 การวางโค้งด้วยมมเบี่ยงเบน
a2
a c2

c

d2

a
c d

d1/2 d

a1 c1 d1

จากสูตร D /100 = d / a

 d = aD / 100
d / 2 = aD / 200 = 0.005 aD

d / 2 = 0.005 aD
d /2 คือมุมเบี่ยงเบนซึ่งรองรับคอร์ด c

วิธีปฏิบัติในสนามสำหรับการวางโค้ง วงกลมด้วยวิธีมุมเบี่ยงเบน

(Field Procedure in Locating a Circular Curve by the Deflection)

รูปที่ 2.5 การวางโค้งวงกลมด้วยมุมเบี่ยงเบน
