2-13

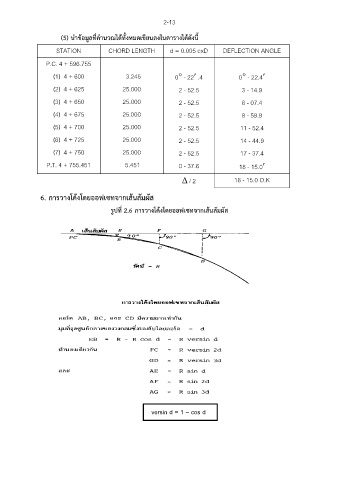

(5) นำข้อมูลที่คำนวณได้ทั้งหมดเขียนลงในตารางได้ดังนี้

STATION CHORD LENGTH d = 0.005 cxD DEFLECTION ANGLE

P.C. 4 + 596.755

(1) 4 + 600 3.245 0 - 22 .4 0 - 22.4
(2) 4 + 625 25.000 2 - 52.5 3 - 14.9

(3) 4 + 650 25.000 2 - 52.5 6 - 07.4

(4) 4 + 675 25.000 2 - 52.5 8 - 59.9
(5) 4 + 700 25.000 2 - 52.5 11 - 52.4

(6) 4 + 725 25.000 2 - 52.5 14 - 44.9

(7) 4 + 750 25.000 2 - 52.5 17 - 37.4

P.T. 4 + 755.451 5.451 0 - 37.6 18 - 15.0

 / 2 18 - 15.0 O.K

6. การวางโค้งโดยออฟเซทจากเส้นสัมผัส

รูปที่ 2.6 การวางโค้งโดยออฟเซทจากเส้นสัมผัส

versin d = 1 – cos d
