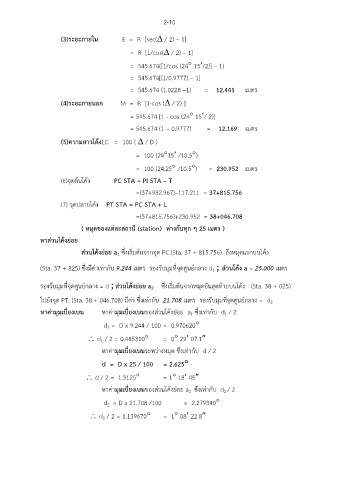

Page 32 - ทางและสนามบิน

2-10

(3)ระยะภายใน E = R [sec( / 2) – 1]

= R [1/cos( / 2) – 1]

= 545.674{[1/cos (24 15/2)] – 1}

= 545.674[(1/0.9777) – 1]
= 545.674 (1.0228 –1) = 12.441 เมตร

(4)ระยะภายนอก M = R [1-cos ( / 2) ]

= 545.674 [1 - cos (24 15/ 2)]

= 545.674 (1 – 0.9777) = 12.169 เมตร

(5)ความยาวโค้ง LC = 100 (  / D )

= 100 (2415 /10.5)

= 100 (24.25 /10.5) = 230.952 เมตร
(6)จุดต้นโค้ง PC STA = PI STA – T

=(37+932.967)–117.211 = 37+815.756

(7) จุดปลายโค้ง PT STA = PC STA + L
=(37+815.756)+230.952 = 38+046.708

( หมุดของแต่ละสถานี (station) ห่างกันทุก ๆ 25 เมตร )

หาส่วนโค้งย่อย
ส่วนโค้งย่อย a ซึ่งเริ่มต้นจากจุด PC.(Sta. 37 + 815.756) ถึงหมุดแรกบนโค้ง
1

(Sta. 37 + 825) ซึ่งมีค่าเท่ากับ 9.244 เมตร รองรับมุมที่จุดศูนย์กลาง d ; ส่วนโค้ง a = 25.000 เมตร
1

รองรับมุมที่จุดศูนย์กลาง = d ; ส่วนโค้งย่อย a ซึ่งเริ่มต้นจากหมุดอันสุดท้ายบนโค้ง (Sta. 38 + 025)
2
ไปยังจุด PT. (Sta. 38 + 046.708) มีค่า ซึ่งเท่ากับ 21.708 เมตร รองรับมุมที่จุดศูนย์กลาง = d
2
ุ
หาค่ามุมเบี่ยงเบน หาค่ามมเบี่ยงเบนของส่วนโค้งย่อย a ซึ่งเท่ากับ d / 2
1
1
d = D x 9.244 / 100 = 0.970620
1
 d / 2 = 0.485310 = 0 29 07.1
1
ุ
หาค่ามมเบี่ยงเบนระหว่างหมุด ซึ่งเท่ากับ d / 2
d = D x 25 / 100 = 2.625

 d / 2 = 1.3125 = 1 18 45
ุ
หาค่ามมเบี่ยงเบนของส่วนโค้งย่อย a ซึ่งเท่ากับ d / 2
2
2
d = D x 21.708 /100 = 2.279340
2
 d / 2 = 1.139670 = 1 08 22.8
2
