2-5

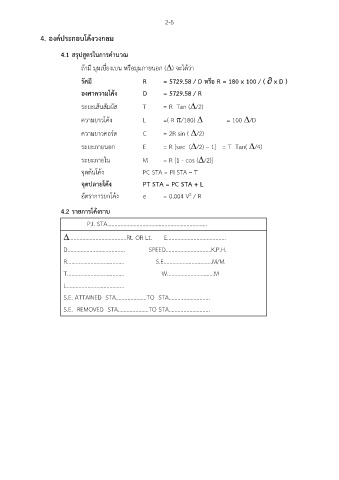

4. องค์ประกอบโค้งวงกลม

4.1 สรุปสูตรในการคำนวณ

ุ
ถ้ามี มุมเบี่ยงเบน หรือมมภายนอก () จะได้ว่า
ี
รัศม R = 5729.58 / D หรือ R = 180 x 100 / (  x D )
องศาความโค้ง D = 5729.58 / R

ระยะเส้นสัมผัส T = R Tan (/2)

ความยาวโค้ง L =( R /180)  = 100 /D

ความยาวคอร์ด C = 2R sin ( /2)

ระยะภายนอก E = R [sec (/2) – 1] = T Tan( /4)

ระยะภายใน M = R [1 - cos (/2)]
จุดต้นโค้ง PC STA = PI STA – T

จุดปลายโค้ง PT STA = PC STA + L

2
อัตราการยกโค้ง e = 0.004 V / R
4.2 รายการโค้งราบ

P.I. STA....................................................................

.......................................Rt. OR Lt. E........................................

D....................................... SPEED...............................K.P.H.
R....................................... S.E.................................M/M

T....................................... W................................M
L.......................................

S.E. ATTAINED STA.....................TO STA............................

S.E. REMOVED STA.....................TO STA............................
