ตัวอย่างที่ 1.4 การให้ระดับตกแต่ง

ที่ Sta.13 + 250 ที่แนวเส้นศูนย์กลางทางชั้นงานดินมีค่าระดับ 17.850 เมตร ถนนกว้าง 9 เมตร ลาดผิวถนน
( crown slope ) 3.5  เมื่อส่องไม้ระดับหลัง ( backsight ) ไปยังหมุดระดับที่มีค่าระดับ 18.020 เมตร อ่าน

ค่าไม้หลังได้ 1.290 เมตร จงคำนวณหาค่าที่จะต้องอ่านจากไม้ระดับเมื่อตั้งไม้ระดับที่ขอบไหล่ทั้งสองด้าน

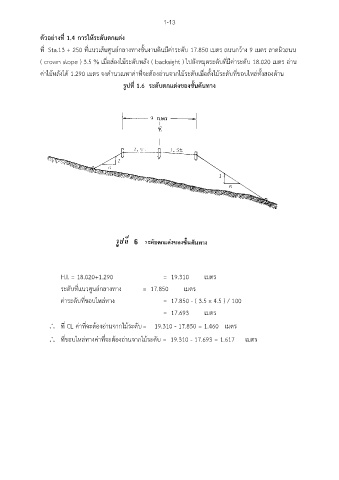

รูปที่ 1.6 ระดับตกแต่งของชั้นคันทาง

H.I. = 18.020+1.290 = 19.310 เมตร
ระดับที่แนวศูนย์กลางทาง = 17.850 เมตร

ค่าระดับที่ขอบไหล่ทาง = 17.850 - ( 3.5 x 4.5 ) / 100
= 17.693 เมตร

 ที่ CL ค่าที่จะต้องอ่านจากไม้ระดับ = 19.310 - 17.850 = 1.460 เมตร

 ที่ขอบไหล่ทางค่าที่จะต้องอ่านจากไม้ระดับ = 19.310 - 17.693 = 1.617 เมตร
