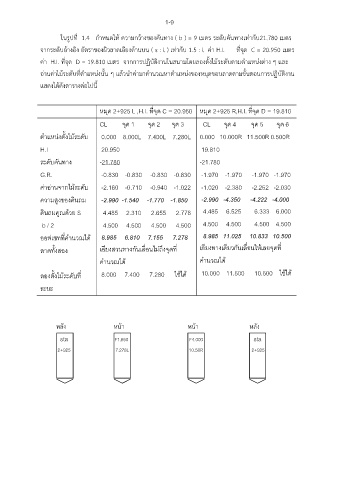

1-9

ในรูปที่ 1.4 กำหนดให้ ความกว้างของคันทาง ( b ) = 9 เมตร ระดับคันทางเท่ากับ21.780 เมตร

จากระดับอ้างอิง อัตราของผิวลาดเอียงด้านบน ( s : l ) เท่ากับ 1.5 : l ค่า H.I. ที่จุด C = 20.950 เมตร
ค่า H.I. ที่จุด D = 19.810 เมตร จากการปฏิบัติงานในสนามโดยลองตั้งไม้ระดับตามตำแหน่งต่าง ๆ และ

ั้
อ่านค่าไม้ระดับที่ตำแหน่งนั้น ๆ แล้วนำค่ามาคำนวณหาตำแหน่งของหมุดขอบลาดตามขนตอนการปฏิบัติงาน
แสดงได้ดังตารางต่อไปนี้

่
หมุด 2+925 L ,H.I. ทีจุด C = 20.950 หมุด 2+925 R,H.I. ทีจุด D = 19.810
่
CL จุด 1 จุด 2 จุด 3 CL จุด 4 จุด 5 จุด 6

ต ำแหน่งตั้งไม้ระดับ 0.000 8.000L 7.400L 7.280L 0.000 10.000R 11.500R 0.500R

H.I 20.950 19.810
ระดับคันทำง -21.780 -21.780

G.R. -0.830 -0.830 -0.830 -0.830 -1.970 -1.970 -1.970 -1.970

่
ค่ำอำนจำกไม้ระดับ -2.160 -0.710 -0.940 -1.022 -1.020 -2.380 -2.252 -2.030
-2.990 -4.350 -4.222 -4.000
ควำมสูงของดินถม -2.990 -1.540 -1.770 -1.850
ดินถมคูณด้วย S 4.485 2.310 2.655 2.778 4.485 6.525 6.333 6.000

b / 2 4.500 4.500 4.500 4.500 4.500 4.500 4.500 4.500

ออฟเซททีค ำนวณได้ 8.985 6.810 7.155 7.278 8.985 11.025 10.833 10.500
่
ลำดทั้งสอง เอียงสวนทำงกันเลื่อนไม่ถึงจุดที ่ เอียงทำงเดียวกันเลื่อนให้เลยจุดที ่
ค ำนวณได้ ค ำนวณได้

ลองตั้งไม้ระดับที ่ 8.000 7.400 7.280 ใช้ได้ 10.000 11.500 10.500 ใช้ได้

ระยะ

หลัง หน้า หน้า หลัง

sta F1.850 F4.000 sta

2+925 7.278L 10.50R 2+925
