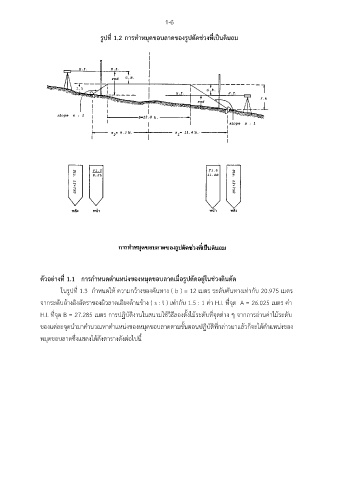

รูปที่ 1.2 การทำหมุดขอบลาดของรูปตัดช่วงที่เป็นดินถม
ุ
ตัวอย่างที่ 1.1 การกำหนดตำแหน่งของหมดขอบลาดเมื่อรูปตัดอยู่ในช่วงดินตัด
ในรูปที่ 1.3 กำหนดให้ ความกว้างของคันทาง ( b ) = 12 เมตร ระดับคันทางเทากับ 20.975 เมตร
่
จากระดับอ้างอิงอัตราของผิวลาดเอียงด้านข้าง ( s : l ) เท่ากับ 1.5 : 1 ค่า H.I. ที่จุด A = 26.025 เมตร ค่า
H.I. ที่จุด B = 27.285 เมตร การปฏิบัติงานในสนามใช้วิธีลองตั้งไม้ระดับที่จุดต่าง ๆ จากการอ่านค่าไม้ระดับ
ของแต่ละจุดนำมาคำนวณหาตำแหน่งของหมุดขอบลาดตามขั้นตอนปฏิบัติที่กล่าวมาแล้วก็จะได้ตำแหน่งของ
หมุดขอบลาดซึ่งแสดงได้ดังตารางดังต่อไปนี้
