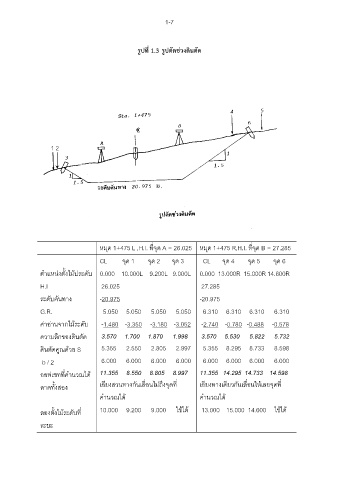

รูปที่ 1.3 รูปตัดช่วงดินตัด

1 2

่
หมุด 1+475 L ,H.I. ทีจุด A = 26.025 หมุด 1+475 R,H.I. ทีจุด B = 27.285
่
CL จุด 1 จุด 2 จุด 3 CL จุด 4 จุด 5 จุด 6

ต ำแหน่งตั้งไม้ประดับ 0.000 10.000L 9.200L 9.000L 0.000 13.000R 15.000R 14.600R

H.I 26.025 27.285
ระดับคันทำง -20.975 -20.975

G.R. 5.050 5.050 5.050 5.050 6.310 6.310 6.310 6.310

ค่ำอำนจำกไม้ระดับ -1.480 -3.350 -3.180 -3.052 -2.740 -0.780 -0.488 -0.578
่
ควำมลึกของดินตัด 3.570 1.700 1.870 1.998 3.570 5.530 5.822 5.732
ดินตัดคูณด้วย S 5.355 2.550 2.805 2.997 5.355 8.295 8.733 8.598

b / 2 6.000 6.000 6.000 6.000 6.000 6.000 6.000 6.000

ออฟเซททีค ำนวณได้ 11.355 8.550 8.805 8.997 11.355 14.295 14.733 14.598
่
ลำดทั้งสอง เอียงสวนทำงกันเลื่อนไม่ถึงจุดที ่ เอียงทำงเดียวกันเลื่อนให้เลยจุดที ่
ค ำนวณได้ ค ำนวณได้

ลองตั้งไม้ระดับที ่ 10.000 9.200 9.000 ใช้ได้ 13.000 15.000 14.600 ใช้ได้

ระยะ
