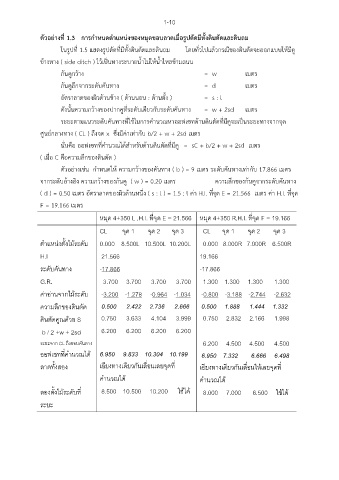

1-10

ุ
ตัวอย่างที่ 1.3 การกำหนดตำแหน่งของหมดขอบลาดเมื่อรูปตัดมีทั้งดินตัดและดินถม
ในรูปที่ 1.5 แสดงรูปตัดที่มีทั้งดินตัดและดินถม โดยทั่วไปแล้วกรณีของดินตัดจะออกแบบให้มีค ู
ข้างทาง ( side ditch ) ไว้เป็นทางระบายน้ำไม่ให้น้ำไหลข้ามถนน

ก้นคูกว้าง = w เมตร

ก้นคูลึกจากระดับคันทาง = d เมตร
อัตราลาดของผิวด้านข้าง ( ด้านนอน : ด้านตั้ง ) = s : l

ดังนั้นความกว้างของปากคูที่ระดับเดียวกับระดับคันทาง = w + 2sd เมตร

ระยะตามแนวระดับคันทางที่ใช้ในการคำนวณหาออฟเซทด้านดินตัดที่มีคูจะเป็นระยะทางจากจุด
ศูนย์กลางทาง ( CL ) ถึงจด x ซึ่งมีค่าเท่ากับ b/2 + w + 2sd เมตร

นั่นคือ ออฟเซทที่คำนวณได้สำหรับด้านดินตัดที่มีคู = sC + b/2 + w + 2sd เมตร
( เมื่อ C คือความลึกของดินตัด )

ตัวอย่างเช่น กำหนดให้ ความกว้างของคันทาง ( b ) = 9 เมตร ระดับคันทางเท่ากับ 17.866 เมตร
จากระดับอ้างอิง ความกว้างของก้นคู ( w ) = 0.20 เมตร ความลึกของก้นคูจากระดับคันทาง

( d ) = 0.50 เมตร อัตราลาดของผิวด้านหนึ่ง ( s : l ) = 1.5 : l ค่า H.I. ที่จุด E = 21.566 เมตร ค่า H.I. ที่จุด

F = 19.166 เมตร
่
่
หมุด 4+350 L ,H.I. ทีจุด E = 21.566 หมุด 4+350 R,H.I. ทีจุด F = 19.166
CL จุด 1 จุด 2 จุด 3 CL จุด 1 จุด 2 จุด 3

ต ำแหน่งตั้งไม้ระดับ 0.000 8.500L 10.500L 10.200L 0.000 8.000R 7.000R 6.500R

H.I 21.566 19.166

ระดับคันทำง -17.866 -17.866
G.R. 3.700 3.700 3.700 3.700 1.300 1.300 1.300 1.300

ค่ำอำนจำกไม้ระดับ -3.200 -1.278 -0.964 -1.034 -0.800 -3.188 -2.744 -2.632
่
ควำมลึกของดินตัด 0.500 2.422 2.736 2.666 0.500 1.888 1.444 1.332

ดินตัดคูณด้วย S 0.750 3.633 4.104 3.999 0.750 2.832 2.166 1.998

b / 2 +w + 2sd 6.200 6.200 6.200 6.200
ระยะจำก CL ถึงขอบคันทำง 6.200 4.500 4.500 4.500
ออฟเซททีค ำนวณได้ 6.950 9.833 10.304 10.199 6.950 7.332 6.666 6.498
่
ลำดทั้งสอง เอียงทำงเดียวกันเลื่อนเลยจุดที ่ เอียงทำงเดียวกันเลื่อนให้เลยจุดที ่

ค ำนวณได้ ค ำนวณได้

ลองตั้งไม้ระดับที ่ 8.500 10.500 10.200 ใช้ได้ 8.000 7.000 6.500 ใช้ได้

ระยะ
