P. 17
1-8
จากตัวอย่างข้างต้นนั้นแสดงให้เห็นว่าการเลื่อนตำแหน่งไม้ระดับเพื่อหาตำแหน่งของหมุดขอบลาดด้าน
ซ้ายมือและด้านขวามือของแนวเส้นศูนย์กลางทางผู้ปฏิบัติเลื่อนตำแหน่งแต่ละด้านเพียง 3 จุด ก็สามารถ
กำหนดตำแหน่งถูกต้องได้ในการปฏิบัติงานจริง ๆ อาจต้องเลื่อนตำแหน่งตั้งไม้ระดับมากกว่า 3 จุด ขึ้นอยู่กับ
ประสบการณ์ ค่าแรกที่ใช้ในการประมาณจุดที่จะตอกหมุดขอบลาดอาจต้องใช้การสุ่ม แต่เมื่อทราบค่า
ออฟเซทจากการคำนวณของจุดต่อ ๆ ไป ก็จะประมาณได้ใกล้เคียงมากขึ้น
หมุดขอบลาดเขียนได้ดังนี้
หลัง หน้า หน้า หลัง
sta c1.998 c5.732 sta
1+475 8.997L 14.59R 1+475
ุ

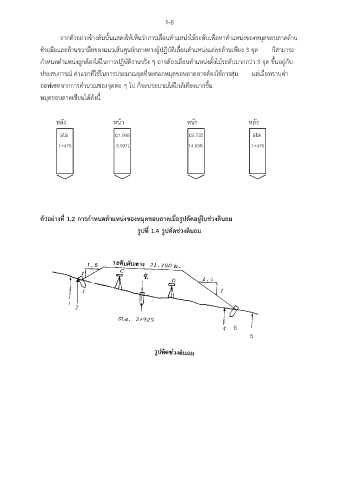

ตัวอย่างที่ 1.2 การกำหนดตำแหน่งของหมดขอบลาดเมื่อรูปตัดอยู่ในช่วงดินถม
รูปที่ 1.4 รูปตัดช่วงดินถม
2
6
5
