4. การทำหมุดขอบลาด
หมุดขอบลาด ( slope stake ) หมายถึง แผ่นป้ายไม้ที่ตอกไว้ตรงปลายของความลาดเอียง ซึ่งเป็น
จุดตัดของผิวลาดเอียงด้านข้าง ( side slope ) กับระดับของผิวดินเดิมในสนามหมุดขอบลาด จะเป็นเครื่อง
่
บอกขอบเขตของการตัดดินและถมดินให้การกอสร้างถูกต้องตามแบบแปลนในทางปฏิบัติ ถ้าเป็นงานดินตัดจะ
ตอกหมุดขอบลาดเอียงเข้าหาแนวเส้นศูนย์กลางทาง ถ้าเป็นงานดินถมจะตอกเอียงออกจากแนวเส้นศูนย์กลาง
ทาง ด้านที่หันหน้าเข้าหาแนวเส้นศูนย์กลางทางจะบอกระยะทางจากหมุดขอบลาด ถึงแนวเส้นศูนย์กลาง
ทางและบอกค่าความลึกของดินตัดหรือความสูงของดินถมเทียบจากระดับของแนวทาง(grade line ) ที่จุด
ศูนย์กลางทาง ด้านหลังของหมุดขอบลาดจะบอกตำแหน่งสถานี ( station ) ของจุดนั้น

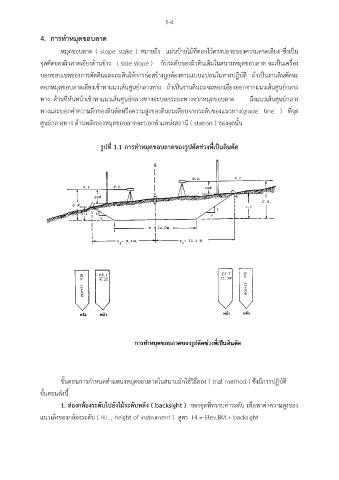

รูปที่ 1.1 การทำหมุดขอบลาดของรูปตัดช่วงที่เป็นดินตัด
ขั้นตอนการกำหนดตำแหน่งหมุดขอบลาดในสนามมักใช้วิธีลอง ( trial method ) ซึ่งมีการปฏิบัติ
ขั้นตอนดังนี้
1. ส่องกล้องระดับไปยังไม้ระดับหลัง ( backsight ) ของจุดที่ทราบค่าระดับ เพื่อหาค่าความสูงของ
แนวเล็งของกล้องระดับ ( H.I. , height of instrument ) สูตร HI.= Elev.BM.+ backsight
