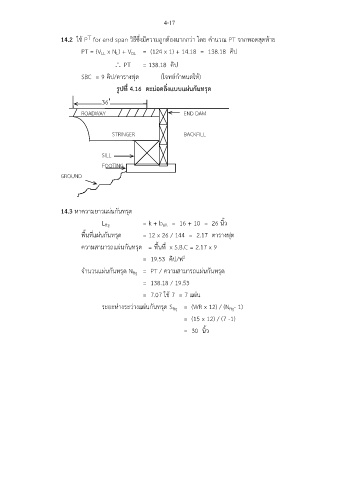

4-17

T
14.2 ใช้ P for end span วิธีซึ่งมีความถูกต้องมากกว่า โดย คำนวณ PT จากทอดสุดท้าย
PT = (V x N ) + V = (124 x 1) + 14.18 = 138.18 คิป
L
DL
LL
 PT = 138.18 คิป
SBC = 9 คิป/คารางฟุต (โจทย์กำหนดให้)
่
รูปที่ 4.16 ตะมอตลิ่งแบบแผ่นกันทรุด
36

ROADWAY END DAM

STRINGER BACKFILL

SILL
FOOTING

GROUND

14.3 หาความยาวแผ่นกันทรุด

L = k + b = 16 + 10 = 26 นิ้ว
ftg
sill
พื้นที่แผ่นกันทรุด = 12 x 26 / 144 = 2.17 ตารางฟต
ุ
ความสามารถแผ่นกันทรุด = พื้นที่ x S.B.C = 2.17 x 9

2
= 19.53 คิป/ฟ
จำนวนแผ่นกันทรุด N = PT / ความสามารถแผ่นกันทรุด
ftg
= 138.18 / 19.53

= 7.07 ใช้ 7 = 7 แผ่น
ระยะห่างระว่างแผ่นกันทรุด S = (WR x 12) / (N - 1)
ftg
ftg
= (15 x 12) / (7 -1)
= 30 นิ้ว
