5-2

3.2 เครื่องล่าง -ตะม่อวาง

การหาชั้นสะพาน เราถือเอาชั้นของเครื่องบนอย่างเดียว เพราะถือว่าชั้นของเครื่องบนเป็น
ตัวกำหนดชั้นของสะพาน แต่อาจใช้วิธีเปรียบเทียบ โดยหาชั้นของเครื่องบน แล้วออกแบบหาชั้นของเครื่อง

ล่าง เอามาเปรียบเทียบกัน เราก็สามารถกำหนดชั้นของสะพานได้

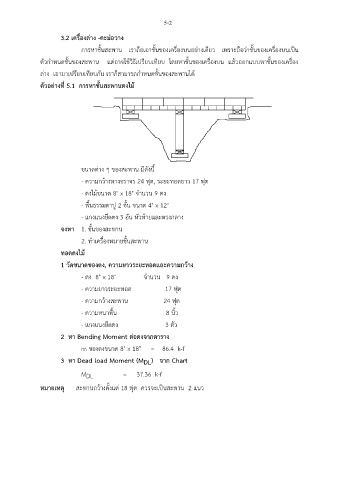

ตัวอย่างที่ 5.1 การหาชั้นสะพานตงไม้

ขนาดต่าง ๆ ของสะพาน มีดังนี้
ุ
- ความกว้างทางจราจร 24 ฟต, ระยะทอดยาว 17 ฟุต
- ตงไม้ขนาด 8" x 18" จำนวน 9 ตง

- พื้นธรรมดาปู 2 ชั้น ขนาด 4" x 12"
- แกงแนงยึดตง 3 อัน หัวท้ายและตรงกลาง

จงหา 1. ชั้นของสะพาน

2. ทำเครื่องหมายชั้นสะพาน
ทอดตงไม้

1 วัดขนาดของตง, ความยาวระยะทอดและความกว้าง

- ตง 8" x 18" จำนวน 9 ตง
- ความยาวระยะทอด 17 ฟุต

- ความกว้างสะพาน 24 ฟุต
- ความหนาพื้น 8 นิ้ว

- แกงแนงยึดตง 3 ตัว

2 หา Bending Moment ต่อตงจากตาราง
m ของตงขนาด 8" x 18" = 86.4 k-f

3 หา Dead load Moment (M ) จาก Chart
DL
M = 37.36 k-f
DL
หมายเหตุ สะพานกว้างตั้งแต่ 18 ฟุต ควรจะเป็นสะพาน 2 แนว
