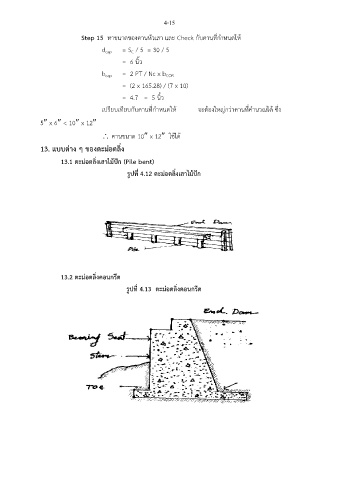

4-15

Step 15 หาขนาดของคานหัวเสา และ Check กับคานที่กำหนดให้

d = S / 5 = 30 / 5
C
cap
= 6 นิ้ว
b = 2 PT / Nc x b
COR
cap
= (2 x 165.28) / (7 x 10)
= 4.7 = 5 นิ้ว

เปรียบเทียบกับคานที่กำหนดให้ จะต้องใหญ่กว่าคานที่คำนวณได้ ซึ่ง

5 x 6 < 10 x 12

 คานขนาด 10 x 12 ใช้ได้
13. แบบต่าง ๆ ของตะม่อตลิ่ง

13.1 ตะมอตลิ่งเสาไมปัก (Pile bent)
่
้
้
รูปที่ 4.12 ตะมอตลิ่งเสาไมปัก
่

13.2 ตะมอตลิ่งคอนกรีต
่
่
รูปที่ 4.13 ตะมอตลิ่งคอนกรีต
