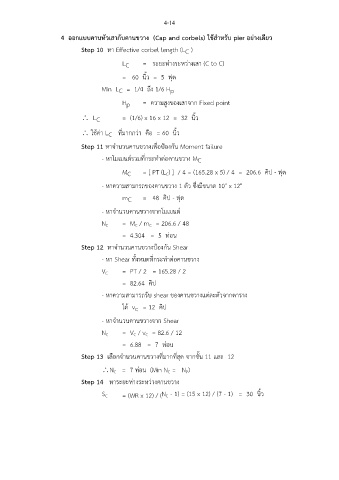

4-14

4 ออกแบบคานหัวเสากับคานขวาง (Cap and corbels) ใช้สำหรับ pier อย่างเดียว

Step 10 หา Effective corbel length (L )
C
L = ระยะห่างระหว่างเสา (C to C)
C
= 60 นิ้ว = 5 ฟุต
Min L = 1/4 ถึง 1/6 H
C
p
H = ความสูงของเสาจาก Fixed point
p

 L = (1/6) x 16 x 12 = 32 นิ้ว
C
 ใช้ค่า L ที่มากกว่า คือ = 60 นิ้ว
C
Step 11 หาจำนวนคานขวางเพื่อป้องกัน Moment failure

- หาโมเมนต์รวมที่กระทำต่อคานขวาง M
C
M = [ PT (L ) ] / 4 = (165.28 x 5) / 4 = 206.6 คิป - ฟุต
C
C
- หาความสามารถของคานขวาง 1 ตัว ซึ่งมีขนาด 10" x 12"
m = 48 คิป - ฟุต
C
- หาจำนวนคานขวางจากโมเมนต์

N = M / m = 206.6 / 48
C
C
C
= 4.304 = 5 ท่อน
Step 12 หาจำนวนคานขวางป้องกัน Shear

- หา Shear ทั้งหมดที่กระทำต่อคานขวาง
V = PT / 2 = 165.28 / 2
C
= 82.64 คิป

- หาความสามารถรับ shear ของคานขวางแต่ละตัวจากตาราง
ได้ v = 12 คิป
c
- หาจำนวนคานขวางจาก Shear

N = V / v = 82.6 / 12
C
C
C
= 6.88 = 7 ท่อน
Step 13 เลือกจำนวนคานขวางที่มากที่สุด จากชั้น 11 และ 12

N = 7 ท่อน (Min N = N )
C
C
P
Step 14 หาระยะห่างระหว่างคานขวาง
S C = (WR x 12) / ( C
N - 1) = (15 x 12) / (7 - 1) = 30 นิ้ว
