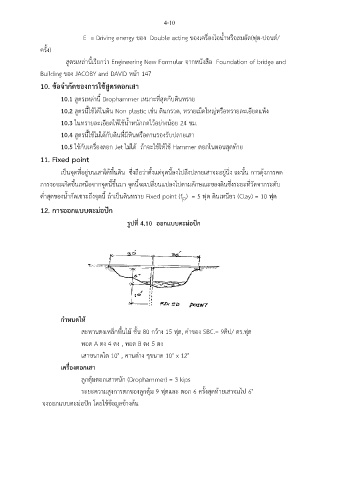

4-10
ุ
E = Driving energy ของ Double acting ของเครื่องไอน้ำหรือลมอัด(ฟต-ปอนด์/
ครั้ง)
สูตรเหล่านี้เรียกว่า Engineering New Formular จากหนังสือ Foundation of bridge and
Building ของ JACOBY and DAVID หน้า 147
10. ข้อจำกัดของการใช้สูตรตอกเสา
10.1 สูตรเหล่านี้ Drophammer เหมาะที่สุดกับดินทราย
10.2 สูตรนี้ใช้ได้ในดิน Non plastic เช่น ดินกรวด, ทรายเม็ดใหญ่หรือทรายละเอียดแห้ง
10.3 ในทรายละเอียดให้ใช้น้ำหนักกดไว้อย่างน้อย 24 ชม.
10.4 สูตรนี้ใช้ไม่ได้กับดินที่มีหินหรือดานรองรับปลายเสา
10.5 ใช้กับเครื่องตอก Jet ไม่ได้ ถ้าจะใช้ให้ใช้ Hammer ตอกในตอนสุดท้าย
11. Fixed point
เป็นจุดที่อยู่บนเสาใต้พื้นดิน ซื่งถือว่าตั้งแต่จุดนี้ลงไปถึงปลายเสาจะอยู่นิ่ง ฉะนั้น การดุ้งการคด
การงอจะเกิดขึ้นเหนือจากจุดนี้ขึ้นมา จุดนี้จะเปลี่ยนแปลงไปตามลักษณะของดินซึ่งระยะที่วัดจากระดับ
ต่ำสุดของน้ำกัดเซาะถึงจุดนี้ ถ้าเป็นดินทราย Fixed point (f ) = 5 ฟุต ดินเหนียว (Clay) = 10 ฟุต
p
12. การออกแบบตะม่อปัก
รูปที่ 4.10 ออกแบบตะม่อปัก
กำหนดให้
สะพานตงเหล็กพื้นไม้ ชั้น 80 กว้าง 15 ฟุต, ค่าของ SBC.= 9คิป/ ตร.ฟุต
ทอด A ตง 4 ตง , ทอด B ตง 5 ตง
เสาขนาดโต 10" , คานต่าง ๆขนาด 10" x 12"
เครื่องตอกเสา
ลูกตุ้มตอกเสาหนัก (Drophammer) = 3 kips
ระยะความสูงการตกของลูกตุ้ม 9 ฟุตและ ตอก 6 ครั้งสุดท้ายเสาจมไป 6"
จงออกแบบตะม่อปัก โดยใช้ข้อมูลข้างต้น
