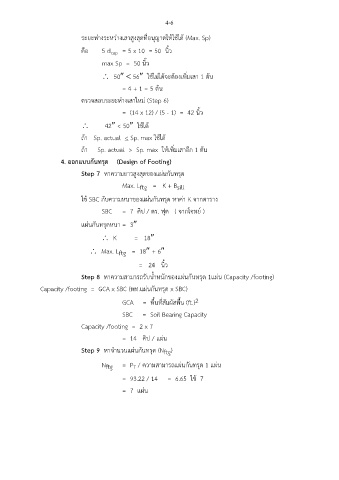

4-6

ระยะห่างระหว่างเสาสูงสุดที่อนุญาตให้ใช้ได้ (Max. Sp)

คือ 5 d = 5 x 10 = 50 นิ้ว
cap
max Sp = 50 นิ้ว

 50  56 ใช้ไม่ได้จะต้องเพิ่มเสา 1 ต้น
= 4 + 1 = 5 ต้น

ตรวจสอบระยะห่างเสาใหม่ (Step 6)

= (14 x 12) / (5 - 1) = 42 นิ้ว
 42 < 50 ใช้ได้

ถ้า Sp. actual < Sp. max ใช้ได้

ถ้า Sp. actual > Sp. max ให้เพิ่มเสาอีก 1 ต้น
4. ออกแบบกันทรุด (Design of Footing)

Step 7 หาความยาวสูงสุดของแผ่นกันทรุด

Max. L = K + B
sill
ftg
ใช้ SBC กับความหนาของแผ่นกันทรุด หาค่า K จากตาราง
SBC = 7 คิป / ตร. ฟุต ( จากโจทย์ )

แผ่นกันทรุดหนา = 3

 K = 18

 Max. L = 18 + 6
ftg
= 24 นิ้ว

Step 8 หาความสามารถรับน้ำหนักของแผ่นกันทรุด 1แผ่น (Capacity /footing)
Capacity /footing = GCA x SBC (พท.แผ่นกันทรุด x SBC)

2
GCA = พื้นที่สัมผัสพื้น (ft.)
SBC = Soil Bearing Capacity
Capacity /footing = 2 x 7

= 14 คิป / แผ่น

Step 9 หาจำนวนแผ่นกันทรุด (N )
ftg
N = P / ความสามารถแผ่นกันทรุด 1 แผ่น
ftg
T
= 93.22 / 14 = 6.65 ใช้ 7
= 7 แผ่น
