Page 51 - สะพานเครื่องหนุนมั่น

4-3

4.5 แกงแนง (Bracing)

4.5.1 แกงแนงขวาง (Transverse)
เสาของ ตะม่อวางแถวเดียวหรือตะม่อหมู่วางที่สูงเกินกว่า4 ฟุต จะต้องใช้

แกงแนงขวางเสมอ ความสูงของเสาตะม่อ วัดจากใต้คานบนถึงบนคานล่าง หรือถึงพื้นดินสำหรับตะม่อ

ปัก
4.5.2 แกงแนงตามยาว (Longitudinal)

ตะม่อรายทางแถวเดียว จะต้องมีแกงแนงตามยาวอย่างน้อย 1 ทิศทางเพอ
ื่
ป้องกันมิให้ตะม่อล้ม

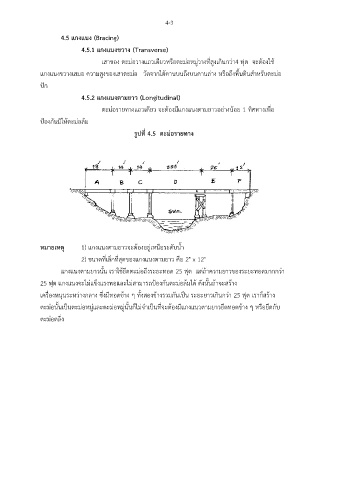

รูปที่ 4.5 ตะม่อรายทาง

หมายเหตุ 1) แกงแนงตามยาวจะต้องอยู่เหนือระดับน้ำ

2) ขนาดที่เล็กที่สุดของแกงแนงตามยาว คือ 2" x 12"
แกงแนงตามยาวนั้น เราใช้ยึดตะม่อถึงระยะทอด 25 ฟุต แต่ถ้าความยาวของระยะทอดมากกว่า

็
25 ฟุต แกงแนงจะไม่แขงแรงพอและไม่สามารถป้องกันตะม่อล้มได้ ดังนั้นถ้าจะสร้าง
เครื่องหนุนระหว่างกลาง ซึ่งมีทอดข้าง ๆ ทั้งสองข้างรวมกันเป็น ระยะยาวเกินกว่า 25 ฟต เราก็สร้าง
ุ
ตะม่อนั้นเป็นตะม่อหมู่และตะม่อหมู่นั้นก็ไม่จำเป็นที่จะต้องมีแกงแนวตามยาวยึดทอดข้าง ๆ หรือยึดกับ

ตะม่อตลิ่ง
