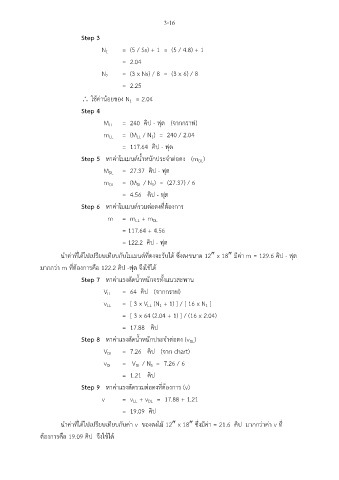

3-16

Step 3

N = (5 / Ss) + 1 = (5 / 4.8) + 1
1
= 2.04

N = (3 x Ns) / 8 = (3 x 6) / 8
2
= 2.25
 ใช้ค่าน้อยของ N = 2.04
1
Step 4

M = 240 คิป - ฟุต (จากกราฟ)
LL
m = (M / N ) = 240 / 2.04
LL
LL
1
= 117.64 คิป - ฟุต
Step 5 หาค่าโมเมนต์น้ำหนักประจำต่อตง (m )
DL
M = 27.37 คิป - ฟุต
DL
m = (M / N ) = (27.37) / 6
DL
DL
S
= 4.56 คิป - ฟุต
Step 6 หาค่าโมเมนต์รวมต่อตงที่ต้องการ

m = m + m
LL
DL
= 117.64 + 4.56
= 122.2 คิป - ฟุต

นำค่าที่ได้ไปเปรียบเทียบกับโมเมนต์ที่ตงจะรับได้ ซึ่งตงขนาด 12 x 18 มีค่า m = 129.6 คิป - ฟุต

มากกว่า m ที่ต้องการคอ 122.2 คิป -ฟุต จึงใช้ได้
ื
Step 7 หาค่าแรงตัดน้ำหนักจรทั้งแนวสะพาน

V = 64 คิป (จากกราฟ)
LL
v = [ 3 x V (N + 1) ] / [ 16 x N ]
1
LL
1
LL
= [ 3 x 64 (2.04 + 1) ] / (16 x 2.04)
= 17.88 คิป
Step 8 หาค่าแรงตัดน้ำหนักประจำต่อตง (v )
DL
V = 7.26 คิป (จาก chart)
DL
v = V / N = 7.26 / 6
S
DL
DL
= 1.21 คิป
Step 9 หาค่าแรงตัดรวมต่อตงที่ต้องการ (v)
v = v + v = 17.88 + 1.21
DL
LL
= 19.09 คิป

นำค่าที่ได้ไปเปรียบเทียบกับค่า v ของตงไม้ 12 x 18 ซึ่งมีค่า = 21.6 คิป มากกว่าค่า v ที่
ต้องการคือ 19.09 คิป จึงใช้ได้
