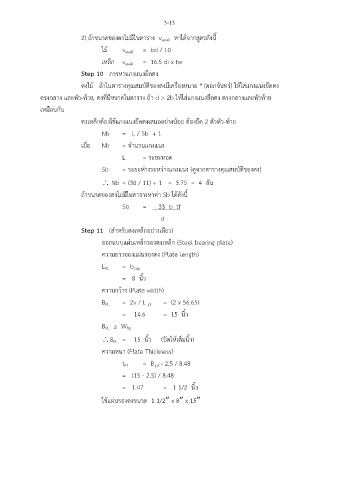

3-13

ี
2) ถ้าขนาดของตงไม่มในตาราง v หาได้จากสูตรดังนี้
avail
ไม้ v = bd / 10
avail
เหล็ก v = 16.5 di x tw
avail
Step 10 การหาแกงแนงยึดตง

ตงไม้ ถ้าในตารางคุณสมบัติของตงมีเครื่องหมาย * (ดอกจันทร์) ให้ใส่แกงแนงยึดตง
ตรงกลาง และหัว-ท้าย, ตงที่มีขนาดในตาราง ถ้า d > 2b ให้ใส่แกงแนงยึดตง ตรงกลางและหัวท้าย

เหมือนกัน

ตงเหล็กต้องใช้แกงแนงยึดตงเสมออย่างน้อย ต้องยึด 2 ตัวหัว-ท้าย
Nb = L / Sb + 1

เมื่อ Nb = จำนวนแกงแนง
L = ระยะทอด

Sb = ระยะห่างระหว่างแกงแนง (ดูจากตารางคุณสมบัติของตง)

 Nb = (30 / 11) + 1 = 3.75 = 4 อัน

ถ้าขนาดของตงไม่มีในตารางหาค่า Sb ได้ดังนี้
Sb = 33 b tf

d
Step 11 (สำหรับตงเหล็กอย่างเดียว)

ออกแบบแผ่นเหล็กรองตงเหล็ก (Steel bearing plate)

ความยาวของแผ่นรองตง (Plate length)
L = b
PL
cap
= 8 นิ้ว
ความกว้าง (Plate width)

B = 2v / L = (2 x 56.65)
PL
pl
= 14.6 = 15 นิ้ว
B > W
PL
flg
B = 15 นิ้ว (ปัดให้เต็มนิ้ว)
PL
ความหนา (Plate Thickness)
t = B - 2.5 / 8.48
pl
PL
= (15 - 2.5) / 8.48

= 1.47 = 1 1/2 นิ้ว

ใช้แผ่นรองตงขนาด 1 1/2 x 8 x 15
