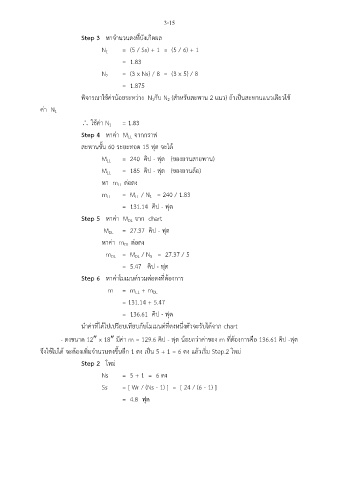

3-15

Step 3 หาจำนวนตงที่บังเกิดผล

N = (5 / Ss) + 1 = (5 / 6) + 1
1
= 1.83

N = (3 x Ns) / 8 = (3 x 5) / 8
2
= 1.875
พิจารณาใช้ค่าน้อยระหว่าง N กับ N (สำหรับสะพาน 2 แนว) ถ้าเป็นสะพานแนวเดียวใช้
2
1
ค่า N
1
 ใช้ค่า N = 1.83
1
Step 4 หาค่า M จากกราฟ
LL
สะพานชั้น 60 ระยะทอด 15 ฟุต จะได้

M = 240 คิป - ฟุต (ของยานสายพาน)
LL
M = 185 คิป - ฟุต (ของยานล้อ)
LL
หา m ต่อตง
LL
m = M / N = 240 / 1.83
LL
LL
1
= 131.14 คิป - ฟุต
Step 5 หาค่า M จาก chart
DL
M = 27.37 คิป - ฟุต
DL
หาค่า m ต่อตง
DL
m = M / N = 27.37 / 5
DL
DL
S
= 5.47 คิป - ฟุต
Step 6 หาค่าโมเมนต์รวมต่อตงที่ต้องการ
m = m + m
LL
DL
= 131.14 + 5.47

= 136.61 คิป - ฟุต
นำค่าที่ได้ไปเปรียบเทียบกับโมเมนต์ที่ตงหนึ่งตัวจะรับได้จาก chart

- ตงขนาด 12 x 18 มีค่า m = 129.6 คิป - ฟุต น้อยกว่าค่าของ m ที่ต้องการคือ 136.61 คิป -ฟุต

จึงใช้ไม่ได้ จะต้องเพิ่มจำนวนตงขึ้นอก 1 ตง เป็น 5 + 1 = 6 ตง แล้วเริ่ม Step.2 ใหม่
ี
Step 2 ใหม่

Ns = 5 + 1 = 6 ตง

Ss = [ Wr / (Ns - 1) ] = [ 24 / (6 - 1) ]
= 4.8 ฟุต
