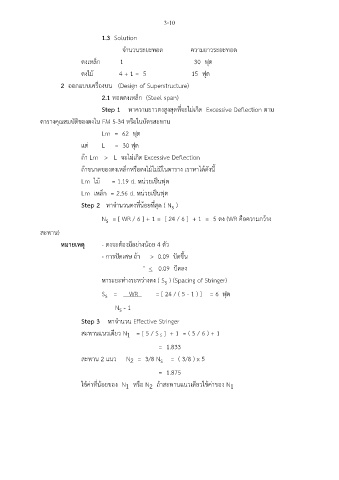

3-10

1.3 Solution

จำนวนระยะทอด ความยาวระยะทอด
ตงเหล็ก 1 30 ฟุต

ตงไม้ 4 + 1 = 5 15 ฟุต

2 ออกแบบเครื่องบน (Design of Superstructure)
2.1 ทอดตงเหล็ก (Steel span)

Step 1 หาความยาวตงสูงสุดที่จะไม่เกิด Excessive Deflection ตาม

ตารางคุณสมบัติของตงใน FM 5-34 หรือในบัตรสะพาน
Lm = 62 ฟุต

แต่ L = 30 ฟุต
ถ้า Lm > L จะไม่เกิด Excessive Deflection

ถ้าขนาดของตงเหล็กหรือตงไม้ไม่มีในตาราง เราหาได้ดังนี้
Lm ไม้ = 1.19 d. หน่วยเป็นฟุต

Lm เหล็ก = 2.56 d. หน่วยเป็นฟุต

Step 2 หาจำนวนตงที่น้อยที่สุด ( N )
s
N = [ WR / 6 ] + 1 = [ 24 / 6 ] + 1 = 5 ตง (WR คือความกว้าง
s
สะพาน)
หมายเหตุ - ตงจะต้องมีอย่างน้อย 4 ตัว

- การปัดเศษ ถ้า > 0.09 ปัดขึ้น

" < 0.09 ปัดลง
หาระยะห่างระหว่างตง ( S ) (Spacing of Stringer)
s
S = WR = [ 24 / ( 5 - 1 ) ] = 6 ฟุต
s
N - 1
s
Step 3 หาจำนวน Effective Stringer

สะพานแนวเดียว N = [ 5 / S ] + 1 = ( 5 / 6 ) + 1
1
S
= 1.833

สะพาน 2 แนว N = 3/8 N = ( 3/8 ) x 5
s
2
= 1.875
ใช้ค่าที่น้อยของ N หรือ N ถ้าสะพานแนวเดียวใช้ค่าของ N
1
1
2
