3-8

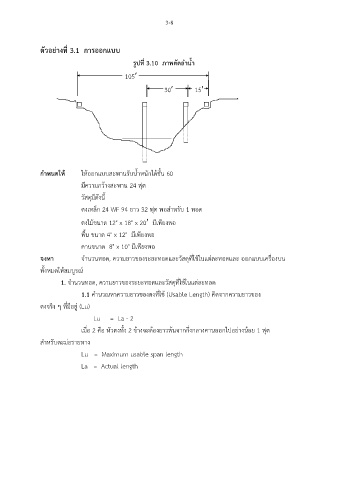

ตัวอย่างที่ 3.1 การออกแบบ
รูปที่ 3.10 ภาพตัดลำน้ำ

105
30 15

กำหนดให้ ให้ออกแบบสะพานรับน้ำหนักได้ชั้น 60

มีความกว้างสะพาน 24 ฟุต
วัสดุมีดังนี้

ตงเหล็ก 24 WF 94 ยาว 32 ฟุต พอสำหรับ 1 ทอด

ตงไม้ขนาด 12" x 18" x 20 มีเพียงพอ
พื้น ขนาด 4" x 12" มีเพียงพอ

คานขนาด 8" x 10" มีเพียงพอ

จงหา จำนวนทอด, ความยาวของระยะทอดและวัสดุที่ใช้ในแต่ละทอดและ ออกแบบเครื่องบน
ทั้งหมดให้สมบูรณ์

1. จำนวนทอด, ความยาวของระยะทอดและวัสดุที่ใช้ในแต่ละทอด
1.1 คำนวณหาความยาวของตงที่ใช้ (Usable Length) คิดจากความยาวของ

ตงจริง ๆ ที่มีอยู่ (Lu)

Lu = La - 2
ึ่
เมื่อ 2 คือ หัวตงทั้ง 2 ข้างจะต้องยาวพ้นจากกงกลางคานออกไปอย่างน้อย 1 ฟุต
สำหรับตะม่อรายทาง
Lu = Maximum usable span length

La = Actual length
