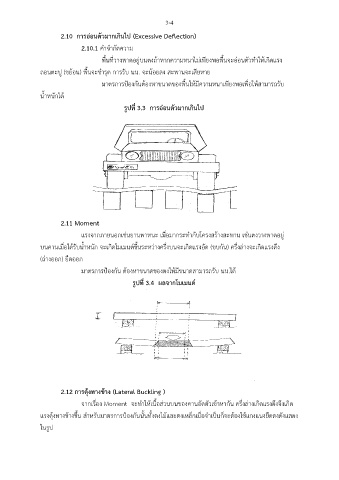

3-4
2.10 การอ่อนตัวมากเกินไป (Excessive Deflection)
2.10.1 คำจำกัดความ
่
พื้นที่วางพาดอยู่บนตงถ้าหากความหนาไม่เพียงพอพื้นจะออนตัวทำให้เกิดแรง
ถอนตะปู (ขย้อน) พื้นจะชำรุด การรับ นน. จะน้อยลง สะพานจะเสียหาย
มาตรการป้องกันต้องหาขนาดของพื้นให้มีความหนาเพียงพอเพื่อให้สามารถรับ
น้ำหนักได้
รูปที่ 3.3 การออนตัวมากเกินไป
่
2.11 Moment
แรงจากภายนอกเช่นยานพาหนะ เมื่อมากระทำกับโครงสร้างสะพาน เช่นตงวางพาดอยู่
บนคานเมื่อได้รับน้ำหนัก จะเกิดโมเมนต์ขึ้นระหว่างครึ่งบนจะเกิดแรงอัด (ขบกัน) ครึ่งล่างจะเกิดแรงดึง
(ถ่างออก) ยืดออก
มาตรการป้องกัน ต้องหาขนาดของตงให้มีขนาดสามารถรับ นน.ได้
รูปที่ 3.4 ผลจากโมเมนต์
2.12 การดุ้งทางข้าง (Lateral Buckling )
ิ
จากเรื่อง Moment จะทำให้เนื้อส่วนบนของคานอัดตัวเข้าหากัน ครึ่งล่างเกิดแรงดึงจึงเกด
แรงดุ้งทางข้างขึ้น สำหรับมาตรการป้องกันนั้นทั้งตงไม้และตงเหล็กเมอจำเป็นก็จะต้องใช้แกงแนงยึดตงดังแสดง
ื่
ในรูป
