3-2

2.4 ชื่อชิ้นส่วนต่าง ๆของเครื่องบน

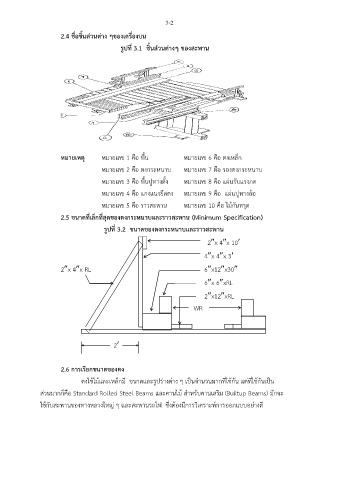

รูปที่ 3.1 ชิ้นส่วนต่างๆ ของสะพาน

หมายเหตุ หมายเลข 1 คือ พื้น หมายเลข 6 คือ ตงเหล็ก

หมายเลข 2 คือ ตงกระหนาบ หมายเลข 7 ตือ รองตงกระหนาบ

หมายเลข 3 คือ พื้นปูทางตั้ง หมายเลข 8 คือ แผ่นรับแรงกด
หมายเลข 4 คือ แกงแนงยึดตง หมายเลข 9 คือ แผ่นปูทางล้อ

หมายเลข 5 คือ ราวสะพาน หมายเลข 10 คือ ไม้กันทรุด
2.5 ขนาดที่เล็กที่สุดของตงกระหนาบและราวสะพาน (Minimum Specification)

รูปที่ 3.2 ขนาดของตงกระหนาบและราวสะพาน

2x 4x 10

4x 4x 3

2x 4x RL 6x12x30

6x 6xRL

2x12xRL
WR

2

2.6 การเรียกขนาดของตง
ตงใช้ไม้และเหล็กมี ขนาดและรูปร่างต่าง ๆ เป็นจำนวนมากที่ใช้กัน แต่ที่ใช้กันเป็น

ื
ส่วนมากก็คอ Standard Rolled Steel Beams และคานไม้ สำหรับคานเสริม (Builtup Beams) มักจะ
ใช้กับสะพานของทางหลวงใหญ่ ๆ และสะพานรถไฟ ซึ่งต้องมีการวิเคราะห์การออกแบบอย่างดี
